Unsupervised Learning

Code

import marimo as mo

Aprendizado Nao Supervisionado

Motivação

Artigo do INPE

Clustering

Existem diferentes tipos de metodos e clusters algoritmos que fazem essa agragegação dos dados. Esses algoritmos possuem no fundo uma estrutura parecida baseada em unir e aproximar os dados dado a caracteristica que o compõe. Esses algoritmos ajustam a matriz dos dados tabulares, portanto caso seus dados sejam ex. dados de qualidade da água para múltiplo pontos, com diferente parâmetros de qualidade, esses tais parâmetro irão compõem a matriz de dados tabulares que os algoritmos irão utilizar para calcular essa agregação (clustering).

O clustering é um método muito útil porquê não precisa de label! Nenhum dado precisa ter uma anotação associada a ele para que o algoritmo aprenda, como é no caso do aprendizado supervisionado, os dados simplesmente usam outras técnicas por baixo dos panos para calcular essa distância de agregação.

Vamos destrinchar essas técnicas com mais calma.

Aqui, alguns dos algoritmos mais utilizados para clustering.

KMeans
DBSCAN
Mean Shift
Spectral Clustering
HDBSCAN
Hierarchical Clustering

KMeans Cluster

KMeans é o algoritmo mais popular para no processo de clustering. Seu objetivo é simples, ele tenta minimizar a variância intra-cluster, de forma que observações similares cairão sobre o mesmo cluster. E ao mesmo tempo maximizar a distância entre diferente clusters. Esse critério também é conhecido como inercia.

KMeans depende da escolha inicial do valor de K (número de cluster). E ele funciona da seguinte forma

1 - Dado um valor de K, inicialize K centróides de forma aleatória, onde os pontos mais próximos daquele centróide são atribuidos a um cluster \(c_i\). 2 - Calcula a distância entre cada ponto e o centróide desse cluster e atribui a um novo cluster se esse centróide for mais próximo do que o presente centroide. 3- Depois de reatribuir os pontos, o centróide de cada cluster é atualizado através do cálculo da média dos dados do cluster. 4 - O passo 2 e 3 é repetido até que o algoritmo tenha minimizado essa distância entre a média e o centróide.

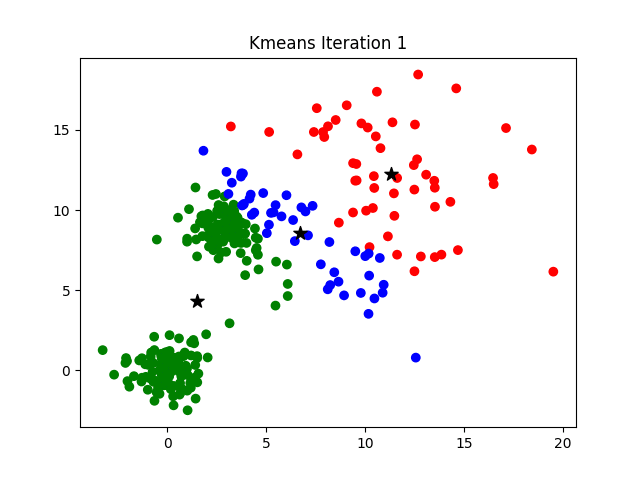

Kmeans-Algoritmo-Visualmente-Explicado

Code

import altair as alt
from drawdata import ScatterWidget

Code

widget = mo.ui.anywidget(ScatterWidget(height=400))
widget

Code

data = widget.data_as_pandas

Code

data

Code

import numpy as np
import pandas as pd
from sklearn.cluster import KMeans

Code

kmeans = KMeans(n_clusters=5,
               init="k-means++",
               )

Code

# fit (ajuste)
kmeans.fit(data[['x','y']])

Code


# atribuir cada ponto em um cluster
clusters = kmeans.predict(data[['x','y']])
data['clusters'] = clusters

Code

alt.Chart(data).mark_circle(size=40).encode(
    x="x",
    y="y",
    color="clusters",
    tooltip = ["clusters"]
).interactive()

Contra do KMeans

Como o KMeans tenta minimizar a inercia, o que por si é uma médida do como internamente os cluster são coerentes, acaba sofrendo com alguns contras.

Inercia possue por assumpção que os cluster sejam convexos e isotrópicos. Dessa forma, quando os clusters são alongados o KMeans tende a responder mal.
Em espaços hiperdimensionais, as distâncias euclideanas tendem a ser infladas (curse of dimensionality). Então reduzindo esses hiperdimensionais espaço com o PCA (análise de componentes principais) pode aliviar esse problema.
KMeans funciona muito bem para clusters que são mais esféricos e com distribuição gaussiana.
Quando os clusters não possuem o mesmo tamanho.

A pergunta que resta é como selecionar um número correto de K clusters, o que normalmente é atribuído pela análise de silhueta. Silhouette Analysis.

Code

x = data[['x','y']]
wcss =[]
for i in range(2,10):
    model = KMeans(n_clusters=i)
    y_kmeans = model.fit_predict(x)
    wcss.append(model.inertia_)

Code

import matplotlib.pyplot as plt

Code

plt.plot(range(2,10),wcss,'go--')
plt.xlabel('Number of cluster')
plt.ylabel('Within Cluster Sum of Squares - Inertia')

Code

from sklearn.cluster import DBSCAN

DBSCAN

DBSCAN (Density-Based Spatial Clustering of Applications with Noise) segue uma lógica bem diferente do KMeans: ao invés de minimizar a distância até centróides, ele agrupa pontos que estão densamente conectados no espaço. A ideia central é que um cluster é uma região de alta densidade de pontos, separada de outras regiões por áreas de baixa densidade.

O algoritmo depende de dois parâmetros:

eps (ε): o raio de vizinhança ao redor de cada ponto.
min_samples: o número mínimo de pontos que precisam existir dentro desse raio para que a região seja considerada densa.

A partir disso, cada ponto é classificado em um dos três tipos:

1 - Core point: possui pelo menos min_samples vizinhos dentro do raio eps. 2 - Border point: está dentro do raio eps de um core point, mas não tem vizinhos suficientes para ser um core point. 3 - Noise point: não é core nem border, ou seja, não pertence a nenhum cluster (recebe o rótulo -1).

Diferente do KMeans, o DBSCAN não exige que definamos o número de clusters antecipadamente — ele descobre isso sozinho a partir da densidade dos dados. Além disso, ele consegue identificar clusters com formatos arbitrários (não apenas esféricos) e naturalmente separa outliers como ruído.

Visualizando o DBSCAN algoritmo

Code

eps_slider = mo.ui.slider(start=1, stop=100, step=1, value=20, label="eps")
min_samples_slider = mo.ui.slider(start=1, stop=20, step=1, value=5, label="min_samples")
mo.hstack([eps_slider, min_samples_slider])

Code

dbscan = DBSCAN(eps=eps_slider.value,
                min_samples=min_samples_slider.value
               )
dbscan_labels = dbscan.fit_predict(data[['x', 'y']])
data['dbscan_cluster'] = dbscan_labels

Code

alt.Chart(data).mark_circle(size=40).encode(
    x="x",
    y="y",
    color="dbscan_cluster:N",
    tooltip=["dbscan_cluster"]
).interactive()

Contra do DBSCAN

A escolha de eps e min_samples não é trivial e afeta bastante o resultado. Valores errados podem juntar tudo em um único cluster ou classificar quase tudo como ruído.
DBSCAN assume que todos os clusters têm densidade parecida. Quando os dados possuem clusters com densidades muito diferentes entre si, ele tende a falhar, ou junta os clusters mais esparsos como ruído, ou funde clusters densos próximos.
Em espaços de alta dimensionalidade, a noção de densidade (distância) também sofre com a curse of dimensionality, assim como no KMeans.

É justamente para resolver o problema da densidade variável que existe o HDBSCAN.

HDBSCAN

HDBSCAN (Hierarchical DBSCAN) estende o DBSCAN transformando-o em um método hierárquico, removendo a necessidade de escolher um eps fixo. Ao invés de um raio único aplicado a todo o dataset, o HDBSCAN constrói uma hierarquia de clusters variando a densidade e depois “condensa” essa hierarquia, extraindo os clusters mais estáveis ao longo dessa variação.

De forma resumida, o algoritmo:

1 - Constrói um grafo de distância baseado em uma métrica de densidade (mutual reachability distance), que reduz a distância entre pontos em regiões densas e aumenta em regiões esparsas.

2 - Constrói uma árvore geradora mínima (minimum spanning tree) sobre esse grafo.

3 - Converte essa árvore em uma hierarquia de clusters (dendrograma).

4 - “Condensa” a hierarquia, mantendo apenas as divisões de cluster que persistem por mais tempo (mais estáveis), e extrai os clusters finais dessa árvore condensada.

O principal parâmetro agora é o min_cluster_size (tamanho mínimo de um cluster), muito mais intuitivo que eps. Como resultado, o HDBSCAN lida bem com clusters de densidades diferentes e ainda mantém as vantagens do DBSCAN: não precisa de K definido a priori e identifica ruído (-1) naturalmente.

Code

from sklearn.cluster import HDBSCAN

Code

min_cluster_size_slider = mo.ui.slider(start=2, stop=50, step=1, value=5, label="min_cluster_size")
min_cluster_size_slider

Code

hdbscan_model = HDBSCAN(min_cluster_size=min_cluster_size_slider.value)
hdbscan_labels = hdbscan_model.fit_predict(data[['x', 'y']])
data['hdbscan_cluster'] = hdbscan_labels

Code

alt.Chart(data).mark_circle(size=40).encode(
    x="x",
    y="y",
    color="hdbscan_cluster:N",
    tooltip=["hdbscan_cluster"]
).interactive()

Spectral Clustering

Spectral Clustering aborda o problema de agregação de uma forma completamente diferente dos algoritmos anteriores. Ao invés de trabalhar diretamente nas coordenadas originais dos dados, ele trata o problema como um problema de teoria dos grafos.

Sua lógica seria algo como:

1 - Constrói um grafo de similaridade entre os pontos (por exemplo, usando os k-vizinhos mais próximos ou uma função de kernel gaussiana), onde cada ponto é um nó e as arestas representam o quão “próximos” ou similares dois pontos são.

2 - A partir desse grafo, calcula a matriz Laplaciana.

3 - Calcula os autovetores (eigenvectors) dessa matriz Laplaciana associados aos menores autovalores (aqui já é bastante algebra linear), essa é a etapa de “redução de dimensionalidade” que dá nome ao método (espectro = conjunto de autovalores).

4 - Esses autovetores formam um novo espaço de representação dos dados, onde clusters que originalmente tinham formatos complexos e não-convexos tornam-se muito mais separáveis.

5 - Aplica um algoritmo simples, como o KMeans, nesse novo espaço para obter os clusters finais.

Por isso, assim como o KMeans, o Spectral Clustering ainda exige que definamos o número de clusters (n_clusters) a priori, a diferença é que ele consegue capturar estruturas não-convexas (espirais, luas, anéis) que o KMeans não consegue, justamente por operar sobre a similaridade entre pontos e não sobre a distância direta ao centróide. Em compensação, é computacionalmente mais custoso, pois depende da decomposição espectral de uma matriz que cresce com o número de amostras.

Code

spectral_k_slider = mo.ui.slider(start=2, stop=10, step=1, value=4, label="n_clusters")
spectral_k_slider

Code

from sklearn.cluster import SpectralClustering

Code

spectral_model = SpectralClustering(
    n_clusters=spectral_k_slider.value,
    affinity="nearest_neighbors",
    random_state=42,
)
spectral_labels = spectral_model.fit_predict(data[['x', 'y']])
data['spectral_cluster'] = spectral_labels

Code

alt.Chart(data).mark_circle(size=40).encode(
    x="x",
    y="y",
    color="spectral_cluster:N",
    tooltip=["spectral_cluster"]
).interactive()

Hierarchical Clustering

Hierarchical Clustering (Clustering Hierárquico) constrói uma hierarquia de clusters ao invés de uma partição única dos dados. A variante mais comum é a aglomerativa (bottom-up):

1 - Cada ponto começa como seu próprio cluster.

2 - A cada passo, os dois clusters mais “próximos” são unidos em um único cluster.

3 - O passo 2 se repete até que reste apenas um único cluster contendo todos os pontos.

O resultado desse processo é um dendrograma: uma árvore que registra a ordem e a distância em que os clusters foram unidos. A grande vantagem é que não precisamos decidir o número de clusters antes de rodar o algoritmo. Primeiro construímos a hierarquia e decidimos depois, “cortando” o dendrograma na altura desejada, quantos clusters queremos extrair.

A forma como medimos a distância entre dois clusters (não apenas entre dois pontos) é chamada de linkage, e existem algumas escolhas comuns:

single: distância entre os pontos mais próximos de cada cluster (tende a criar clusters alongados/encadeados).
complete: distância entre os pontos mais distantes de cada cluster (tende a criar clusters mais compactos).
average: média das distâncias entre todos os pares de pontos dos dois clusters.
ward: minimiza o aumento da variância intra-cluster ao unir dois clusters, normalmente o mais usado na prática, e o mais parecido em espírito com a inércia do KMeans.

Code

from scipy.cluster.hierarchy import dendrogram, linkage

Code

linkage_matrix = linkage(data[['x', 'y']], method="ward")

Code

plt.figure(figsize=(10, 5))
dendrogram(linkage_matrix)
plt.title("Dendrograma. Hierarchical Clustering")
plt.xlabel("Amostras")
plt.ylabel("Distância")

Olhando o dendrograma, podemos escolher onde “cortar” a árvore (uma linha horizontal). Quanto mais baixo o corte, mais clusters obtemos; quanto mais alto, menos clusters (e mais heterogêneos). Na prática, usamos o AgglomerativeClustering do scikit-learn passando diretamente o número de clusters desejado, que internamente faz esse corte por nós.

Code

from sklearn.cluster import AgglomerativeClustering

Code

hier_n_clusters_slider = mo.ui.slider(start=2, stop=10, step=1, value=4, label="n_clusters")
hier_n_clusters_slider

Code

hier_model = AgglomerativeClustering(n_clusters=hier_n_clusters_slider.value, linkage="ward")
hier_labels = hier_model.fit_predict(data[['x', 'y']])
data['hier_cluster'] = hier_labels

Code

alt.Chart(data).mark_circle(size=40).encode(
    x="x",
    y="y",
    color="hier_cluster:N",
    tooltip=["hier_cluster"]
).interactive()

Contra do Hierarchical Clustering

Custo computacional alto: a implementação clássica é O(n²) em memória e O(n² log n) a O(n³) em tempo, o que a torna inviável para datasets muito grandes (diferente do KMeans/DBSCAN, que escalam melhor).
Uma vez que dois pontos são unidos em um cluster, essa decisão é definitiva, o algoritmo não desfaz uniões anteriores, então um erro de agrupamento no início do processo se propaga.
A escolha do linkage e da métrica de distância afeta bastante o formato dos clusters encontrados (assim como acontece com o eps no DBSCAN).
Em compensação, o dendrograma é uma ferramenta de visualização e interpretação muito rica e útil quando queremos entender a estrutura de similaridade dos dados em múltiplas escalas, não apenas obter uma única partição.

Code

import plotly.express as px

Aplicação: Clustering Espacial de Estações de Qualidade da Água

Lá no início lançamos o exemplo de dados de qualidade da água coletados em múltiplos pontos, agora vamos construir esse caso de uso de verdade, unindo clustering com dados geoespaciais.

Cenário: uma rede de estações de monitoramento de qualidade da água espalhadas por uma bacia hidrográfica. Cada estação possui uma localização (lat, lon) e medições de parâmetros de qualidade, como turbidez e oxigênio dissolvido. Algumas estações estão fisicamente próximas porque monitoram o mesmo trecho do rio ou a mesma sub-bacia, já outras estão isoladas.

A pergunta que queremos responder com clustering é se as estações que estão geograficamente próximas também apresentam qualidade da água parecida? Ou existem sub-regiões, dentro de uma mesma área geográfica, que se comportam de forma muito diferente (por exemplo, por causa de uma fonte de poluição pontual)?

Vamos comparar duas abordagens:

1 - Clustering usando apenas coordenadas geográficas (lat/lon), agrupa estações puramente pela proximidade espacial. 2 - Clustering usando coordenadas + parâmetros de qualidade da água (padronizados), agrupa estações que são parecidas tanto no espaço quanto na qualidade da água medida.

Isso mostra na prática por que a escolha de quais features entram na matriz de dados muda completamente o resultado do clustering, mesmo usando o mesmo algoritmo.

Nota: para simplificar, tratamos lat/lon com distância euclidiana. Numa aplicação real, para áreas geográficas maiores, o ideal é usar uma métrica de distância adequada (ex. haversine) ou projetar as coordenadas para um CRS métrico antes de calcular distâncias. Assunto que já vimos no módulo de fundamentos em GIS e RS.

Code

_rng = np.random.default_rng(42)

_cluster_centers = [
    (-15.72, -47.93),  # zona 1 - alto curso
    (-15.79, -47.88),  # zona 2 - trecho urbano
    (-15.74, -47.80),  # zona 3 - trecho rural
]
_turbidity_means = [8, 45, 12]
_oxygen_means = [8.5, 4.0, 7.8]

_rows = []
for _zone, ((_lat_c, _lon_c), _turb_m, _ox_m) in enumerate(
    zip(_cluster_centers, _turbidity_means, _oxygen_means)
):
    for _ in range(15):
        _rows.append({
            "lat": _lat_c + _rng.normal(0, 0.006),
            "lon": _lon_c + _rng.normal(0, 0.006),
            "turbidity": max(0, _rng.normal(_turb_m, 3)),
            "oxygen": max(0, _rng.normal(_ox_m, 0.6)),
            "zone": f"zona_{_zone + 1}",
        })

# estações isoladas / anômalas (ex. sensor com defeito ou foco pontual de poluição)
for _ in range(5):
    _rows.append({
        "lat": _rng.uniform(-15.82, -15.70),
        "lon": _rng.uniform(-47.97, -47.76),
        "turbidity": _rng.random(60, 90),
        "oxygen": _rng.random(1.5, 3.0),
        "zone": "anomalia",
    })

stations = pd.DataFrame(_rows)
stations["station_id"] = [f"st_{_i:02d}" for _i in range(len(stations))]

Code

stations

Code

px.scatter_map(
    stations,
    lat="lat",
    lon="lon",
    color="turbidity",
    size="turbidity",
    hover_name="station_id",
    hover_data=["oxygen", "zone"],
    zoom=10,
    map_style="open-street-map",
    title="Estações de monitoramento (cor = turbidez)",
)

Clustering apenas por localização

Aqui usamos o HDBSCAN considerando somente lat e lon.

Code

geo_min_cluster_slider = mo.ui.slider(start=2, stop=15, step=1, value=4, label="min_cluster_size (geo)")
geo_min_cluster_slider

Code

geo_model = HDBSCAN(min_cluster_size=geo_min_cluster_slider.value)
stations["geo_cluster"] = geo_model.fit_predict(stations[["lat", "lon"]])

Code

px.scatter_map(
    stations,
    lat="lat",
    lon="lon",
    color="geo_cluster",
    hover_name="station_id",
    hover_data=["turbidity", "oxygen", "zone"],
    zoom=10,
    map_style="open-street-map",
    title="Clusters por localização (lat/lon)",
)

Clustering por localização + qualidade da água

Agora adicionamos turbidez e oxigenio dissolvido à matriz de dados. Como essas variáveis estão em escalas bem diferentes de lat/lon (e entre si), precisamos padronizar (StandardScaler) antes de calcular distâncias.

Vamos começar a tratar bastante essa idéia de padronização daqui para frente, pois ela é extremamente necessária para que nossos algoritmos de ML convergir. Senão padronizarmos, a variável com maior magnitude domina o cálculo.

Code

from sklearn.preprocessing import StandardScaler

Code

combined_min_cluster_slider = mo.ui.slider(start=2, stop=15, step=1, value=4, label="min_cluster_size (combinado)")
combined_min_cluster_slider

Code

combined_features = stations[["lat", "lon", "turbidity", "oxygen"]]
combined_scaled = StandardScaler().fit_transform(combined_features)

combined_model = HDBSCAN(min_cluster_size=combined_min_cluster_slider.value)
stations["combined_cluster"] = combined_model.fit_predict(combined_scaled)

Code

px.scatter_map(
    stations,
    lat="lat",
    lon="lon",
    color="combined_cluster",
    hover_name="station_id",
    hover_data=["turbidity", "oxygen", "zone"],
    zoom=10,
    map_style="open-street-map",
    title="Clusters por localização + qualidade da água",
)

Somente as variáveis de qualidade da água

Code

water_features = stations[["turbidity", "oxygen"]]
water_scaled = StandardScaler().fit_transform(water_features)

water_model = HDBSCAN(min_cluster_size=5)
stations["water_cluster"] = water_model.fit_predict(water_scaled)

Code

px.scatter_map(
    stations,
    lat="lat",
    lon="lon",
    color="water_cluster",
    hover_name="station_id",
    hover_data=["turbidity", "oxygen", "zone"],
    zoom=10,
    map_style="open-street-map",
    title="Clusters por localização + qualidade da água",
)

O que muda entre as duas abordagens?

No clustering geográfico, estações próximas fisicamente ficam no mesmo grupo, independente da qualidade da água. Inclusive as estações “anômalas” espalhadas tendem a virar ruído (-1) por estarem isoladas espacialmente.
No clustering combinado, a zona urbana (alta turbidez, baixo oxigênio) tende a se separar da zona rural/alto curso mesmo quando geograficamente próximas, e estações com valores extremos de qualidade da água (mesmo perto de um cluster geográfico “normal”) podem virar ruído, sinalizando possíveis sensores com defeito ou pontos de poluição a investigar.
Essa comparação é exatamente o tipo de análise exploratória que clustering possibilita: descobrir estrutura nos dados sem ter rótulos prontos, seja para planejar novas estações de monitoramento, identificar zonas de risco, ou sinalizar sensores para inspeção.

Clustering

KMeans Cluster

Contra do KMeans

DBSCAN

Contra do DBSCAN

HDBSCAN

Spectral Clustering

Hierarchical Clustering

Contra do Hierarchical Clustering

Aplicação: Clustering Espacial de Estações de Qualidade da Água

Clustering apenas por localização

Clustering por localização + qualidade da água

Somente as variáveis de qualidade da água

O que muda entre as duas abordagens?

Referencias
