Deep Learning 7

O mecanismo de atenção: Transformers e Vision Transformers

Link Colab

Open In Colab

Na aula 6 vimos como as convoluções dominaram a visão computacional: filtros locais, empilhados em redes cada vez mais profundas (ResNet) e em encoder-decoders (U-Net). Hoje vamos conhecer o mecanismo que está por trás de quase toda a IA atual: a atenção.

Roteiro

  1. O mecanismo de atenção: a intuição de query, key e value, e a atenção escrita do zero
  2. O bloco Transformer: atenção + MLP + conexões residuais + normalização
  3. Vision Transformer (ViT): imagens como sequências de pedaços, e a atenção de um modelo de verdade (DINOv2)

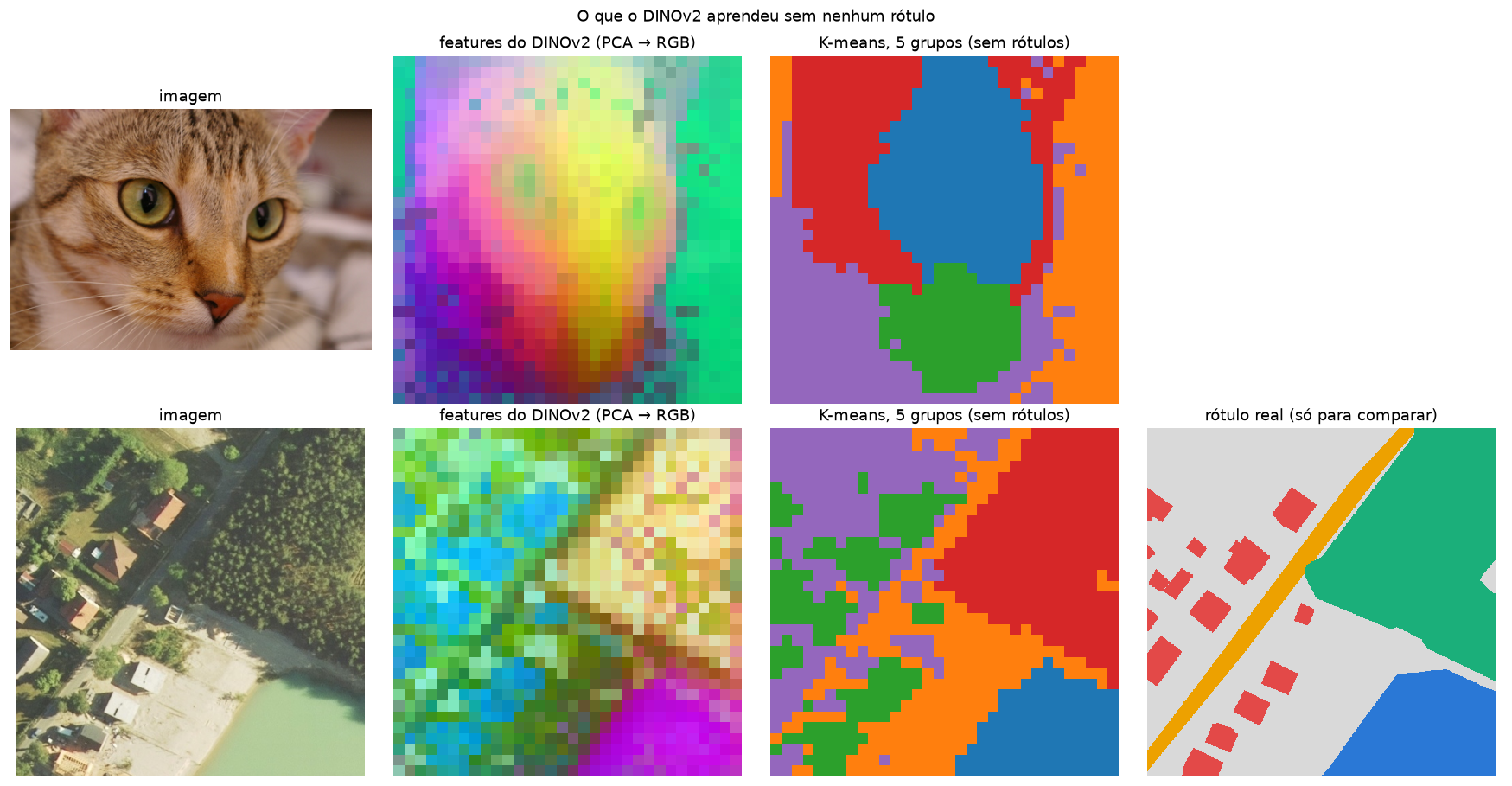

  4. Um primeiro olhar no aprendizado auto-supervisionado: o que um modelo aprende sem nenhum rótulo

Como na aula 6, cada arquitetura tem uma ficha 🗂️ com o ano, o tipo de treino, pontos fortes e limitações.

Code
# no Google Colab, o PyTorch já vem instalado; o timm pode não vir
import sys
if "google.colab" in sys.modules:
    !pip install -q timm
Code
import os
os.environ.setdefault("HF_HUB_DISABLE_PROGRESS_BARS", "1")     # saída mais limpa ao baixar do Hugging Face
os.environ.setdefault("HF_HUB_VERBOSITY", "error")
import time
import zipfile
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle
from matplotlib.colors import ListedColormap
import torch
import torch.nn as nn
import torch.nn.functional as F
from torchvision import transforms
from skimage import data, io
from PIL import Image
import timm
from huggingface_hub import hf_hub_download

# cores e estilo dos gráficos (as mesmas das aulas de Machine Learning)
AZUL, LARANJA, VERDE, CINZA, TINTA = "#2a78d6", "#eb6834", "#1baf7a", "#898781", "#52514e"
plt.rcParams.update({
    "axes.spines.top": False, "axes.spines.right": False,
    "axes.edgecolor": CINZA, "axes.labelcolor": TINTA,
    "xtick.color": TINTA, "ytick.color": TINTA,
    "axes.grid": True, "grid.color": "#e6e5e1", "figure.dpi": 110,
})

torch.manual_seed(42)

# imagens no padrão do ImageNet (o mesmo usado no pré-treino do DINOv2)
MEDIA = torch.tensor([0.485, 0.456, 0.406])[:, None, None]
DESVIO = torch.tensor([0.229, 0.224, 0.225])[:, None, None]
normaliza = lambda x: (x - MEDIA) / DESVIO

# o dataset LandCover.ai da aula 6 (já fica no cache do Hugging Face se você rodou aquela aula)
PASTA_LC = "data/landcoverai"
if not os.path.exists(PASTA_LC):
    caminho = hf_hub_download(repo_id="isaaccorley/landcoverai", filename="landcoverai100.zip", repo_type="dataset")
    zipfile.ZipFile(caminho).extractall(PASTA_LC)
NOMES_LC = ["fundo", "edificação", "floresta", "água", "estrada"]
CORES_LC = ["#d9d9d9", "#e34948", "#1baf7a", "#2a78d6", "#eda100"]
cmap_lc = ListedColormap(CORES_LC)
print(f"PyTorch {torch.__version__}, timm {timm.__version__}")
PyTorch 2.14.1, timm 1.0.30

Parte 1 — O mecanismo de atenção

1.1 A intuição

Uma convolução (aula 6) olha só para a vizinhança de cada pixel. Para relacionar partes distantes da imagem (o olho esquerdo com o direito, um rio com a ponte que o cruza) uma CNN precisa empilhar muitas camadas.

A atenção faz isso em uma camada: cada elemento (uma palavra, um pedaço da imagem) olha para todos os outros e decide quanto cada um importa para ele. Cada elemento gera três vetores:

Vetor Pergunta Analogia em uma biblioteca
Query \(Q\) “o que eu estou procurando?” o que você digita na busca
Key \(K\) “o que eu ofereço?” o título de cada livro
Value \(V\) “qual o meu conteúdo?” o conteúdo do livro

A semelhança entre a query de um elemento e a key de cada outro vira um peso, e a saída é a média dos values ponderada por esses pesos:

\[\text{Atenção}(Q, K, V) = \text{softmax}\left(\frac{QK^\top}{\sqrt{d}}\right) V\]

1.2 Atenção do zero

Code
def atencao(Q, K, V):
    d = Q.shape[-1]
    pontuacoes = Q @ K.transpose(-2, -1) / d ** 0.5     # semelhança entre cada query e cada key
    pesos = pontuacoes.softmax(dim=-1)                   # cada linha soma 1
    return pesos @ V, pesos

torch.manual_seed(0)
tokens = ["rio", "ponte", "chuva", "cheia", "estrada", "casa"]
X_tok = torch.randn(len(tokens), 16)                     # 6 "tokens", cada um um vetor de 16 números
W_q, W_k, W_v = (nn.Linear(16, 8, bias=False) for _ in range(3))   # projeções aprendíveis

with torch.no_grad():
    Q, K, V = W_q(X_tok), W_k(X_tok), W_v(X_tok)
    saida, pesos = atencao(Q, K, V)
    saida_torch = F.scaled_dot_product_attention(Q[None], K[None], V[None])[0]
print(f"entrada {tuple(X_tok.shape)} → Q, K, V {tuple(Q.shape)} → saída {tuple(saida.shape)}")
print(f"igual ao F.scaled_dot_product_attention do PyTorch? {torch.allclose(saida, saida_torch, atol=1e-6)}")
print(f"cada linha dos pesos soma 1: {pesos.sum(dim=1).round(decimals=4).tolist()}")

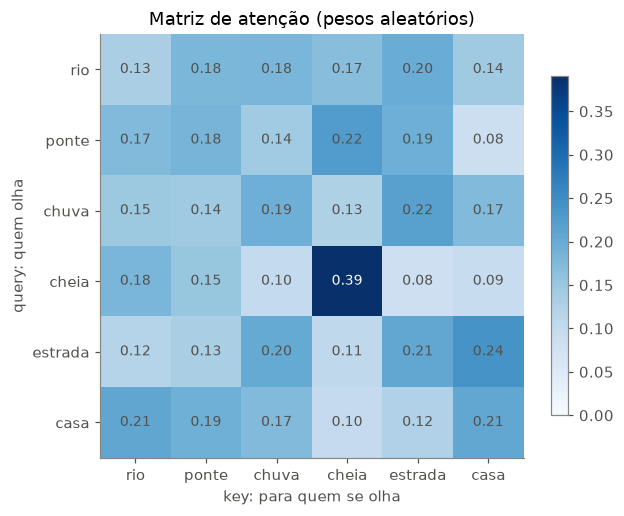

fig, ax = plt.subplots(figsize=(6.5, 5))
im = ax.imshow(pesos, cmap="Blues", vmin=0)
ax.set(xticks=range(6), xticklabels=tokens, yticks=range(6), yticklabels=tokens,
       xlabel="key: para quem se olha", ylabel="query: quem olha", title="Matriz de atenção (pesos aleatórios)")
for i in range(6):
    for j in range(6):
        ax.text(j, i, f"{pesos[i, j]:.2f}", ha="center", va="center", fontsize=9, color="white" if pesos[i, j] > 0.3 else TINTA)
ax.grid(False)
plt.colorbar(im, ax=ax, shrink=0.8)
plt.show()
entrada (6, 16) → Q, K, V (6, 8) → saída (6, 8)
igual ao F.scaled_dot_product_attention do PyTorch? True
cada linha dos pesos soma 1: [1.0, 1.0, 1.0, 1.0, 1.0, 1.0]

Com projeções aleatórias os pesos não significam nada; treinar é justamente ajustar \(W_q\), \(W_k\) e \(W_v\) para que cada elemento preste atenção nos outros elementos relevantes.

Na prática usamos várias cabeças (multi-head attention): várias atenções em paralelo, cada uma com suas projeções, que aprendem a procurar coisas diferentes. O PyTorch já tem a camada pronta:

Code
mha = nn.MultiheadAttention(embed_dim=16, num_heads=4, batch_first=True)
saida, pesos_mha = mha(X_tok[None], X_tok[None], X_tok[None])      # autoatenção: Q, K e V vêm da mesma sequência
print(f"entrada (1, 6, 16) → saída {tuple(saida.shape)}, pesos {tuple(pesos_mha.shape)} (média das 4 cabeças)")
entrada (1, 6, 16) → saída (1, 6, 16), pesos (1, 6, 6) (média das 4 cabeças)

Parte 2 — O bloco Transformer

A atenção sozinha não é um Transformer. Um bloco Transformer junta quatro peças, e três delas já conhecemos:

  x ──────────────┐                      x ─────────────┐
  │               │                      │              │
  LayerNorm       │                      LayerNorm      │
  │               │  conexão             │              │  conexão
  Multi-Head      │  residual            MLP            │  residual
  Attention       │  (ResNet!)           (Linear →      │
  │               │                       GELU →        │
  + ◄─────────────┘                       Linear)       │
  │                                      │              │
  └──────────── ► ───────────────────►   + ◄────────────┘
Peça Papel Onde já vimos
Multi-Head Attention cada token troca informação com todos os outros Parte 1
MLP (duas camadas lineares) cada token processa a informação que recebeu, sozinho aulas 1 a 4
Conexão residual (x + ...) o gradiente flui por dezenas de blocos ResNet, aula 6
LayerNorm normaliza cada token (média 0, desvio 1), estabiliza o treino parente do BatchNorm da ResNet

Um modelo como o ViT ou um LLM é basicamente dezenas desses blocos empilhados.

Code
class BlocoTransformer(nn.Module):
    def __init__(self, dim=16, cabecas=4, expansao=4):
        super().__init__()
        self.norm1 = nn.LayerNorm(dim)
        self.atencao = nn.MultiheadAttention(dim, cabecas, batch_first=True)
        self.norm2 = nn.LayerNorm(dim)
        self.mlp = nn.Sequential(nn.Linear(dim, expansao * dim), nn.GELU(), nn.Linear(expansao * dim, dim))

    def forward(self, x):
        h = self.norm1(x)
        x = x + self.atencao(h, h, h)[0]        # 1. os tokens conversam entre si (+ residual)
        x = x + self.mlp(self.norm2(x))          # 2. cada token processa o que recebeu (+ residual)
        return x


bloco = BlocoTransformer()
x = X_tok[None]                                   # (1 sequência, 6 tokens, 16 números)
print(f"entrada {tuple(x.shape)} → saída {tuple(bloco(x).shape)}: o formato não muda, então dá para empilhar")

pronto = nn.TransformerEncoderLayer(d_model=16, nhead=4, dim_feedforward=64, batch_first=True, norm_first=True)
print(f"parâmetros: nosso bloco = {sum(p.numel() for p in bloco.parameters())}, "
      f"nn.TransformerEncoderLayer do PyTorch = {sum(p.numel() for p in pronto.parameters())}")

encoder = nn.Sequential(*[BlocoTransformer() for _ in range(6)])  # 6 blocos empilhados = um encoder Transformer
print(f"6 blocos empilhados: {tuple(encoder(x).shape)}, {sum(p.numel() for p in encoder.parameters()):,} parâmetros")
entrada (1, 6, 16) → saída (1, 6, 16): o formato não muda, então dá para empilhar
parâmetros: nosso bloco = 3280, nn.TransformerEncoderLayer do PyTorch = 3280
6 blocos empilhados: (1, 6, 16), 19,680 parâmetros

A atenção não sabe a ordem dos tokens

Um detalhe importante: a atenção compara todos com todos, sem olhar a posição. Se embaralharmos os tokens da entrada, a saída sai embaralhada do mesmo jeito, com os mesmos valores. Para o bloco, “o rio transbordou após a chuva” e “a chuva transbordou após o rio” seriam a mesma coisa!

Code
torch.manual_seed(0)
ordem = torch.randperm(6)
with torch.no_grad():
    saida_normal = bloco(X_tok[None])[0]
    saida_embaralhada = bloco(X_tok[ordem][None])[0]
print(f"nova ordem dos tokens: {ordem.tolist()}")
print(f"a saída embaralhada é a saída normal na nova ordem? {torch.allclose(saida_embaralhada, saida_normal[ordem], atol=1e-5)}")
nova ordem dos tokens: [2, 5, 3, 0, 1, 4]
a saída embaralhada é a saída normal na nova ordem? True

Por isso todo Transformer soma uma informação de posição a cada token antes do primeiro bloco: um vetor diferente para a posição 1, 2, 3… (positional embedding), que pode ser fixo (senos e cossenos, no artigo original) ou aprendido (no ViT). Com isso, o mesmo token em posições diferentes passa a ter representações diferentes.

🗂️ Ficha: Transformer

Ano 2017 (Vaswani et al., Google, artigo Attention Is All You Need)
Antiga ou nova? Recente em termos históricos e a base da IA atual (GPT, Claude, Gemini, BERT, ViT)
Tipo de treino originalmente supervisionado (tradução de textos com pares de frases); hoje quase sempre auto-supervisionado em grandes volumes de texto (prever a próxima palavra ou palavras mascaradas)
Por que é importante substituiu as redes recorrentes (LSTM) e a convolução pela atenção: cada elemento se relaciona com todos os outros em uma única camada, e o cálculo é paralelo, ideal para GPUs
Pontos fortes contexto global; escala muito bem com dados e com tamanho do modelo; a mesma arquitetura serve para texto, imagens, áudio e séries temporais. Cada bloco usa conexões residuais (a ideia da ResNet!) e LayerNorm
Limitações o custo da atenção cresce com o quadrado do número de elementos (imagens grandes ficam caras); precisa de muitos dados porque tem pouco conhecimento embutido sobre a estrutura do problema
Ainda é usada? é a arquitetura dominante hoje

Parte 3 — Vision Transformer (ViT)

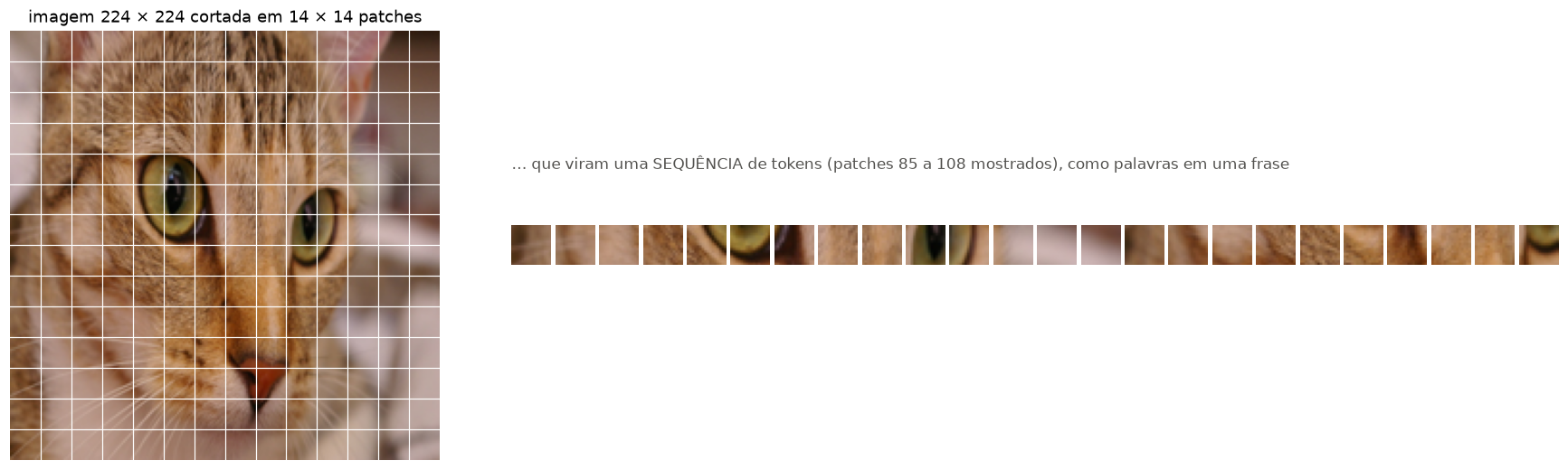

3.1 Uma imagem é uma sequência de pedaços

Como aplicar atenção a uma imagem? Atenção entre todos os pixels seria cara demais (uma imagem 224 × 224 tem 50 mil pixels, então 2,5 bilhões de pares). O ViT corta a imagem em pedaços (patches), por exemplo de 16 × 16 pixels, e trata cada pedaço como uma “palavra”:

  1. a imagem 224 × 224 vira uma grade de 14 × 14 = 196 patches;
  2. cada patch é achatado e projetado em um vetor (um token);
  3. somamos uma posição a cada token (a atenção sozinha não sabe onde cada patch estava);
  4. adicionamos um token especial [CLS], que no fim resume a imagem inteira;
  5. a sequência passa por vários blocos Transformer.
Code
gato = transforms.functional.to_tensor(Image.fromarray(data.chelsea()).resize((224, 224)))
P = 16
patches = gato.unfold(1, P, P).unfold(2, P, P)                       # (3, 14, 14, 16, 16)
patches = patches.permute(1, 2, 0, 3, 4).reshape(-1, 3, P, P)        # (196, 3, 16, 16): uma sequência de 196 patches
print(f"imagem {tuple(gato.shape)} → {patches.shape[0]} patches de {tuple(patches.shape[1:])} → tokens de {3 * P * P} números")

fig = plt.figure(figsize=(16, 4.8))
ax = fig.add_axes([0.0, 0.05, 0.3, 0.9])
ax.imshow(gato.permute(1, 2, 0))
for k in range(1, 14):
    ax.axhline(k * P - 0.5, color="white", lw=0.8)
    ax.axvline(k * P - 0.5, color="white", lw=0.8)
ax.set_title("imagem 224 × 224 cortada em 14 × 14 patches")
ax.axis("off")
for k in range(24):
    ax = fig.add_axes([0.33 + k * 0.0275, 0.42, 0.025, 0.16])
    ax.imshow(patches[k + 84].permute(1, 2, 0))
    ax.axis("off")
fig.text(0.33, 0.66, "… que viram uma SEQUÊNCIA de tokens (patches 85 a 108 mostrados), como palavras em uma frase",
         color=TINTA, fontsize=11)
plt.show()
imagem (3, 224, 224) → 196 patches de (3, 16, 16) → tokens de 768 números

🗂️ Ficha: Vision Transformer (ViT)

Ano 2020 (Dosovitskiy et al., Google)
Antiga ou nova? Recente
Tipo de treino no artigo original, supervisionado em datasets gigantes (JFT-300M, 300 milhões de imagens); hoje os melhores ViTs são treinados de forma auto-supervisionada (Parte 5)
Por que é importante mostrou que não é preciso convolução para visão: um Transformer puro sobre patches iguala ou supera as CNNs, e unificou visão e linguagem na mesma arquitetura (base dos modelos multimodais)
Pontos fortes atenção global desde a primeira camada; escala muito bem com dados; é a base dos modelos de fundação de visão e de observação da Terra
Limitações com poucos dados costuma perder para CNNs (não tem o viés de vizinhança da convolução embutido); custo quadrático no número de patches; resolução limitada pelo tamanho do patch
Ainda é usada? sim, é a base de DINOv2, SAM, CLIP, Prithvi e muitos outros

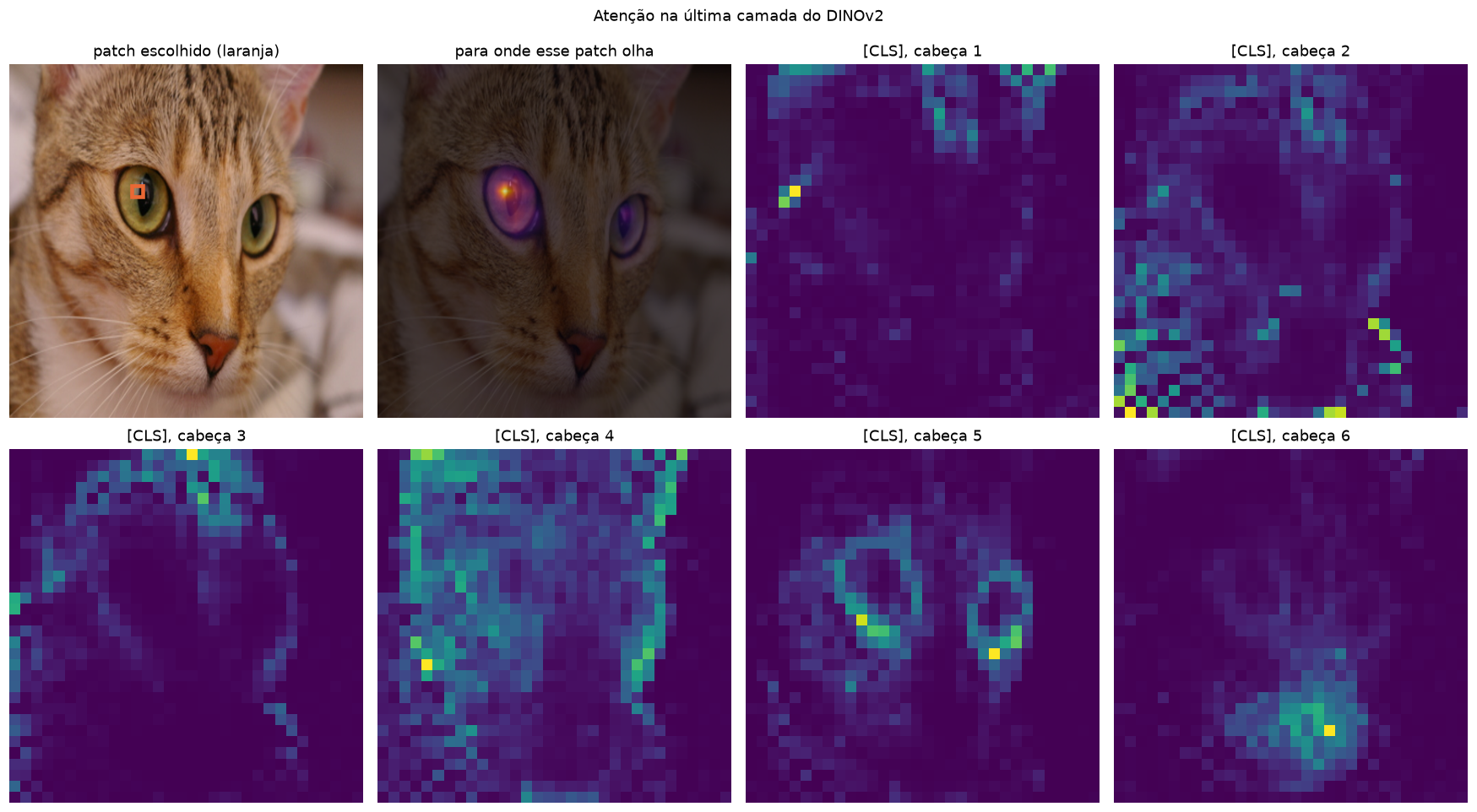

3.2 Vendo a atenção de um ViT de verdade

Vamos abrir um ViT treinado: o DINOv2 (ViT-S/14, versão com registers), baixado do Hub. Interceptamos a entrada da última camada de atenção e calculamos os pesos \(\text{softmax}(QK^\top/\sqrt{d})\), como na seção 1.2.

Duas perguntas:

  1. Se escolhermos o patch de um olho do gato, para onde ele presta atenção?
  2. Para onde olha cada uma das 6 cabeças do token [CLS]?

Sobre os registers: ViTs grandes tendem a “esconder” informação global em alguns patches do fundo, o que deixa os mapas de atenção ruidosos. A versão com registers (Darcet et al., 2023) adiciona 4 tokens extras para esse papel, e os mapas ficam limpos.

Code
inicio = time.time()
dino = timm.create_model("hf-hub:timm/vit_small_patch14_reg4_dinov2.lvd142m", pretrained=True, img_size=448).eval()
N_PREFIXO = dino.num_prefix_tokens                       # 1 [CLS] + 4 registers
LADO = 448 // 14                                         # 32 × 32 patches
print(f"DINOv2 ViT-S/14 carregado em {time.time() - inicio:.0f} s: {sum(p.numel() for p in dino.parameters()) / 1e6:.0f} M parâmetros, "
      f"{len(dino.blocks)} blocos, {dino.blocks[-1].attn.num_heads} cabeças, {N_PREFIXO} tokens especiais")

def prepara(img, lado=448):
    x = transforms.functional.to_tensor(Image.fromarray(img).resize((lado, lado), Image.BICUBIC))
    return normaliza(x)[None]

capturado = {}
dino.blocks[-1].attn.register_forward_hook(lambda modulo, entrada, saida: capturado.__setitem__("x", entrada[0]))

@torch.no_grad()
def atencao_ultima_camada(img):
    """Devolve as features dos patches e os pesos de atenção da última camada: (cabeças, tokens, tokens)."""
    feats = dino.forward_features(prepara(img))
    a, x = dino.blocks[-1].attn, capturado["x"]
    B, N, C = x.shape
    qkv = a.qkv(x).reshape(B, N, 3, a.num_heads, C // a.num_heads).permute(2, 0, 3, 1, 4)
    q, k = a.q_norm(qkv[0]), a.k_norm(qkv[1])
    pesos = (q @ k.transpose(-2, -1) * a.scale).softmax(dim=-1)
    return feats[0, N_PREFIXO:], pesos[0]

img_gato = data.chelsea()
feats_gato, att_gato = atencao_ultima_camada(img_gato)
print(f"features dos patches: {tuple(feats_gato.shape)}   pesos de atenção: {tuple(att_gato.shape)}")
DINOv2 ViT-S/14 carregado em 1 s: 22 M parâmetros, 12 blocos, 6 cabeças, 5 tokens especiais
features dos patches: (1024, 384)   pesos de atenção: (6, 1029, 1029)
Code
gato_448 = np.array(Image.fromarray(img_gato).resize((448, 448)))
linha_olho, coluna_olho = 11, 11                                     # patch sobre o olho esquerdo
indice_olho = N_PREFIXO + linha_olho * LADO + coluna_olho
mapa_olho = att_gato[:, indice_olho, N_PREFIXO:].mean(0).reshape(LADO, LADO)
mapas_cls = att_gato[:, 0, N_PREFIXO:].reshape(-1, LADO, LADO)       # atenção do [CLS] em cada cabeça

fig, axes = plt.subplots(2, 4, figsize=(16, 9))
axes[0, 0].imshow(gato_448)
axes[0, 0].add_patch(Rectangle((coluna_olho * 14, linha_olho * 14), 14, 14, fill=False, edgecolor=LARANJA, lw=3))
axes[0, 0].set_title("patch escolhido (laranja)")
axes[0, 1].imshow(gato_448)
axes[0, 1].imshow(np.array(Image.fromarray(mapa_olho.numpy()).resize((448, 448), Image.BILINEAR)), cmap="inferno", alpha=0.65)
axes[0, 1].set_title("para onde esse patch olha")
for h in range(6):
    ax = axes.flat[2 + h]
    ax.imshow(mapas_cls[h], cmap="viridis")
    ax.set_title(f"[CLS], cabeça {h + 1}")
for ax in axes.flat:
    ax.axis("off")
plt.suptitle("Atenção na última camada do DINOv2", y=0.99)
plt.tight_layout()
plt.show()

Leitura: o patch de um olho presta atenção principalmente no outro olho, que está do outro lado da imagem. Uma convolução 3 × 3 precisaria de muitas camadas para relacionar duas regiões tão distantes; a atenção faz isso em uma operação. Cada cabeça do [CLS] se especializou em algo diferente: contornos, olhos, orelhas, regiões do fundo.

Ninguém disse ao modelo o que é um olho: o DINOv2 nunca viu um rótulo. Ele foi treinado de forma auto-supervisionada, o assunto da última parte.

CNN (ResNet) Transformer (ViT)
Operação básica convolução (filtro local) atenção (todos com todos)
Contexto local, cresce com a profundidade global desde a 1ª camada
Conhecimento embutido vizinhança e translação (bom com poucos dados) quase nenhum (precisa de muitos dados)
Custo linear no nº de pixels quadrático no nº de patches
Melhor quando poucos dados, imagens grandes, tempo real muitos dados, pré-treino em larga escala

Parte 4 — Um primeiro olhar no aprendizado auto-supervisionado

4.1 O gargalo dos rótulos

Tudo o que treinamos até aqui foi supervisionado: alguém rotulou cada imagem (ou cada pixel). Rótulos são caros, lentos e, em observação da Terra, raros: existem petabytes de imagens de satélite, mas pouquíssimas máscaras de uso do solo.

O aprendizado auto-supervisionado (self-supervised learning, SSL) cria a supervisão a partir dos próprios dados, com uma tarefa “de pretexto”:

Família Tarefa de pretexto Exemplos
Modelagem mascarada esconder ~75% dos patches e reconstruí-los MAE (2021), SatMAE (2022), Prithvi (2023)
Contrastiva duas versões aumentadas da mesma imagem devem ter representações parecidas, e imagens diferentes, distantes SimCLR, MoCo (2020), SSL4EO-S12 (2022)
Autodestilação um “aluno” aprende a imitar um “professor” que vê outra versão da imagem DINO (2021), DINOv2 (2023), DINOv3 (2025)

Depois desse pré-treino em milhões de imagens sem rótulo, o modelo vira um modelo de fundação: com poucas imagens rotuladas, ele é adaptado (fine-tuning) para tarefas específicas, exatamente como fizemos com a ResNet-50 na U-Net da aula 6.

🗂️ Ficha: Modelos auto-supervisionados (MAE, DINO, DINOv2)

Ano 2020–2021 (SimCLR, MoCo, MAE, DINO) e 2023 (DINOv2); continuam evoluindo rápido (DINOv3 em 2025)
Antiga ou nova? Nova geração: a fronteira atual da área
Tipo de treino auto-supervisionado: milhões ou bilhões de imagens sem rótulos (o DINOv2 usou 142 milhões de imagens selecionadas); depois, ajuste supervisionado com poucos rótulos
Por que é importante quebra a dependência de rótulos; as representações aprendidas são tão gerais que servem para classificação, segmentação, profundidade e busca sem retreinar o backbone
Pontos fortes aproveita dados não rotulados abundantes (perfeito para satélites); representações ricas e transferíveis; poucos rótulos para adaptar a novas tarefas
Limitações o pré-treino exige muita computação (centenas de GPUs); modelos grandes; é preciso escolher bem os dados e as tarefas de pretexto; o domínio importa (um modelo de fotos não é ideal para radar)
Ainda é usada? é o caminho dos modelos de fundação atuais, inclusive em observação da Terra

4.2 O que um modelo auto-supervisionado aprende sem rótulos

Pegamos as features que o DINOv2 produz para cada patch (vetores de 384 números) e as comprimimos em 3 números com PCA, usados como cores RGB. Patches com features parecidas ficam com cores parecidas. Também agrupamos as features com K-means (a técnica da aula de aprendizado não supervisionado) em 5 grupos.

Ninguém disse ao modelo o que é um olho, uma floresta ou um telhado.

Code
from sklearn.decomposition import PCA
from sklearn.cluster import KMeans

def pca_rgb(feats):
    rgb = PCA(n_components=3).fit_transform(feats.numpy())
    rgb = (rgb - rgb.min(0)) / (rgb.max(0) - rgb.min(0))
    return rgb.reshape(LADO, LADO, 3)

ID_AEREO = "M-33-20-D-d-3-3_247"                      # recorte com as 5 classes
img_aerea = io.imread(f"{PASTA_LC}/output/{ID_AEREO}.jpg")
mascara_aerea = io.imread(f"{PASTA_LC}/output/{ID_AEREO}_m.png")[..., 0]
feats_aereo, _ = atencao_ultima_camada(img_aerea)

fig, axes = plt.subplots(2, 4, figsize=(16, 8.3))
for linha, (img, feats, ref, titulo_ref) in enumerate([
        (img_gato, feats_gato, None, None),
        (img_aerea, feats_aereo, mascara_aerea, "rótulo real (só para comparar)")]):
    grupos = KMeans(n_clusters=5, n_init=10, random_state=0).fit_predict(feats.numpy()).reshape(LADO, LADO)
    axes[linha, 0].imshow(img); axes[linha, 0].set_title("imagem")
    axes[linha, 1].imshow(pca_rgb(feats)); axes[linha, 1].set_title("features do DINOv2 (PCA → RGB)")
    axes[linha, 2].imshow(grupos, cmap="tab10", vmin=0, vmax=9, interpolation="nearest"); axes[linha, 2].set_title("K-means, 5 grupos (sem rótulos)")
    if ref is not None:
        axes[linha, 3].imshow(ref, cmap=cmap_lc, vmin=0, vmax=4, interpolation="nearest"); axes[linha, 3].set_title(titulo_ref)
    else:
        axes[linha, 3].axis("off")
    for ax in axes[linha, :3]:
        ax.axis("off")
axes[1, 3].axis("off")
plt.suptitle("O que o DINOv2 aprendeu sem nenhum rótulo", y=0.99)
plt.tight_layout()
plt.show()

Leitura: no gato, as features separam olhos, nariz e boca, pelo e fundo. Na imagem aérea, floresta, água e a área com casas e quintais formam grupos diferentes, com fronteiras muito próximas das do rótulo real, e a estrada aparece como uma faixa entre elas. O DINOv2 nem foi treinado com imagens aéreas, e o K-means não sabe os nomes das classes (as cores dos grupos não correspondem às do rótulo). Mesmo assim, é quase uma segmentação sem um único rótulo.

4.3 Modelos de fundação para observação da Terra

A mesma ideia está sendo aplicada a imagens de satélite, com modelos disponíveis no Hugging Face:

Modelo Quem Ano Pré-treino No Hub
Prithvi-EO NASA e IBM 2023 / 2024 autoencoder mascarado (MAE) em séries temporais do Harmonized Landsat Sentinel-2 ibm-nasa-geospatial/Prithvi-EO-2.0-300M
SSL4EO-S12 TU Munich / DLR 2022 contrastivo e MAE em Sentinel-1 e Sentinel-2 wangyi111/SSL4EO-S12
Clay Clay (organização sem fins lucrativos) 2024 MAE em vários sensores e resoluções made-with-clay/Clay
DOFA TU Munich e parceiros 2024 um único modelo para sensores com número de bandas diferente earthflow/DOFA
DINOv3 (satélite) Meta 2025 autodestilação em ~493 milhões de imagens de satélite facebook/dinov3-vitl16-pretrain-sat493m

Na próxima aula vamos entender como esses modelos são treinados (tarefas de pretexto, masking, autodestilação) e como adaptá-los a um problema real com poucos rótulos.

Resumo

Conceito Ideia-chave
Atenção cada elemento olha para todos os outros, com pesos \(\text{softmax}(QK^\top/\sqrt{d})\)
Multi-head várias atenções em paralelo, cada uma procurando relações diferentes
Bloco Transformer atenção + MLP, cada um com conexão residual e LayerNorm; dezenas de blocos empilhados
Posição a atenção ignora a ordem; por isso somamos positional embeddings aos tokens
ViT a imagem vira uma sequência de patches; atenção global desde a primeira camada
Auto-supervisionado aprender representações sem rótulos (MAE, DINO) e depois adaptar com poucos rótulos
Arquitetura Ano Era Tipo de treino Ponto forte Ponto fraco
Transformer 2017 atual supervisionado → auto-supervisionado contexto global, escala com dados custo quadrático, precisa de muitos dados
ViT 2020 atual supervisionado → auto-supervisionado atenção global em imagens fraco com poucos dados
DINOv2, MAE, Prithvi 2021–2025 nova geração auto-supervisionado representações gerais sem rótulos pré-treino muito caro

Exercícios

  1. Na seção 1.2, troque a divisão por \(\sqrt{d}\) por uma divisão por 1. O que acontece com os pesos de atenção? (Dica: olhe o quanto cada linha fica “concentrada” em um único token.)
  2. No BlocoTransformer, remova as duas conexões residuais e empilhe 12 blocos. A saída continua com valores razoáveis?
  3. Some um vetor de posição aleatório (torch.randn(6, 16)) a X_tok e repita o teste de embaralhar os tokens. A saída embaralhada ainda é igual à normal reordenada? Por quê?
  4. Na seção 3.2, mude o patch escolhido (por exemplo, para o nariz). Para onde ele olha agora?
  5. Na seção 4.2, troque o número de grupos do K-means. Com quantos grupos a imagem aérea fica mais parecida com o rótulo real?
