Deep Learning 0

Introdução ao PyTorch

Link Colab

Open In Colab

Antes de construir redes neurais, precisamos conhecer a ferramenta e o “material” com que elas trabalham.

O PyTorch é a biblioteca de Deep Learning mais usada na pesquisa e cada vez mais na indústria. Ela oferece três coisas:

  1. Tensors: arrays multidimensionais, parecidos com os do NumPy, que também rodam em GPU;
  2. Autograd: cálculo automático de derivadas (veremos na aula 2);
  3. Blocos de redes neurais prontos (torch.nn): camadas, funções de ativação, perdas, otimizadores.

Roteiro desta aula

  1. O que é um tensor
  2. Dimensões: escalar, vetor, matriz e além
  3. Um tensor 2D e um tensor 3D na prática
  4. Imagens como tensores: binária (1 canal) e colorida (3 canais)

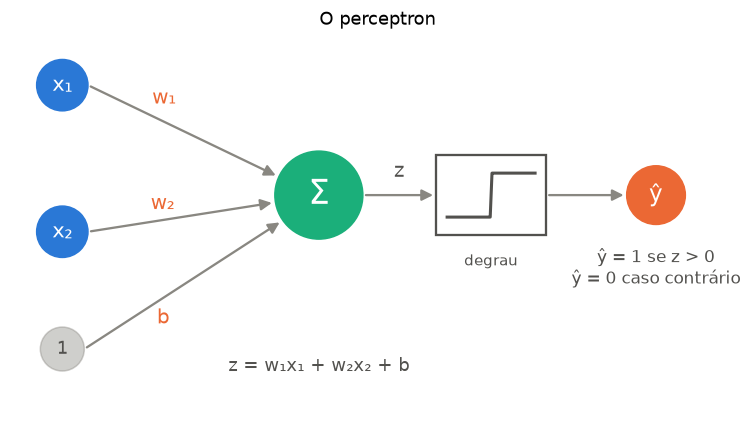

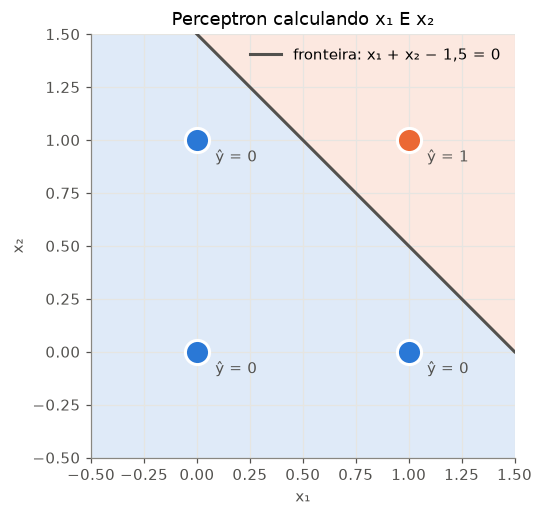

  5. O perceptron: o neurônio mais simples

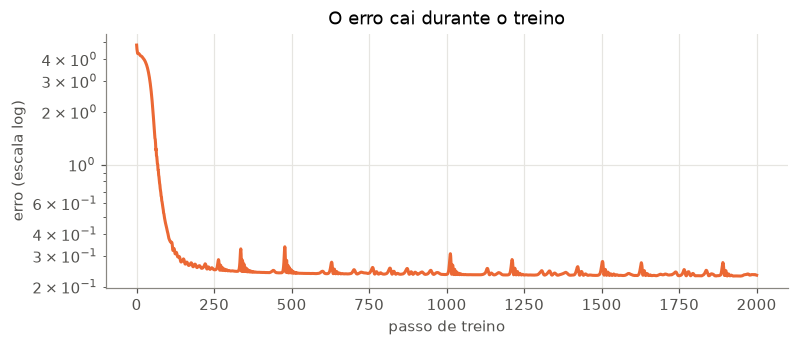

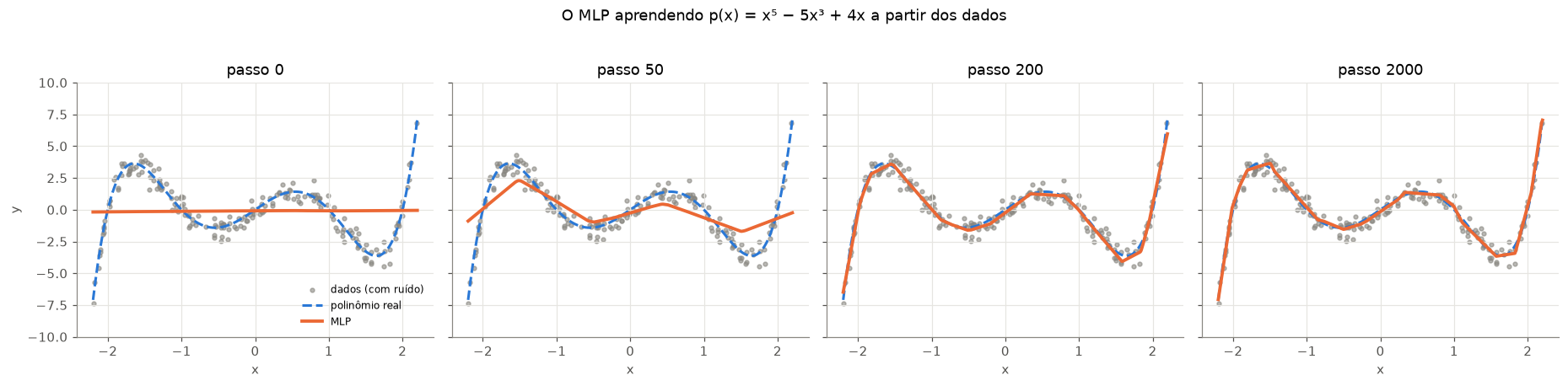

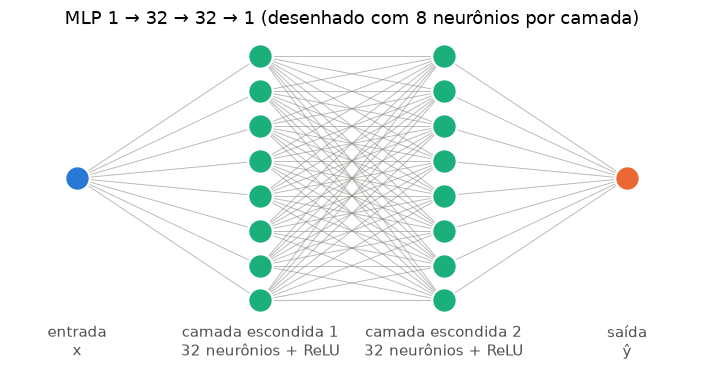

  6. Um MLP aprendendo um polinômio de grau 5
Code
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, Circle, FancyArrowPatch
import torch
import torch.nn as nn


AZUL, LARANJA, VERDE, CINZA, TINTA = "#2a78d6", "#eb6834", "#1baf7a", "#898781", "#52514e"
plt.rcParams.update({
    "axes.spines.top": False, "axes.spines.right": False,
    "axes.edgecolor": CINZA, "axes.labelcolor": TINTA,
    "xtick.color": TINTA, "ytick.color": TINTA,
    "axes.grid": True, "grid.color": "#e6e5e1", "figure.dpi": 110,
})

torch.manual_seed(42)
print(f"PyTorch {torch.__version__}")
print(f"GPU (CUDA) disponível? {torch.cuda.is_available()}")
PyTorch 2.14.1
GPU (CUDA) disponível? False

1. O que é um tensor?

Um tensor é uma coleção de números organizada em uma grade com qualquer número de dimensões (também chamadas de eixos). Todo dado que entra em uma rede neural (uma tabela, uma imagem, um vídeo, uma série temporal) vira um tensor, e todos os pesos da rede também são tensores.

Criar um tensor é parecido com criar um array do NumPy:

Code
t = torch.tensor([[1.0, 2.0, 3.0],
                  [4.0, 5.0, 6.0]])
print(t)
print()
print(f"shape  (formato):            {t.shape}")
print(f"ndim   (nº de dimensões):    {t.ndim}")
print(f"numel  (nº de elementos):    {t.numel()}")
print(f"dtype  (tipo dos números):   {t.dtype}")
print(f"device (onde está guardado): {t.device}")
tensor([[1., 2., 3.],
        [4., 5., 6.]])

shape  (formato):            torch.Size([2, 3])
ndim   (nº de dimensões):    2
numel  (nº de elementos):    6
dtype  (tipo dos números):   torch.float32
device (onde está guardado): cpu

Os quatro atributos que você vai consultar o tempo todo:

Atributo O que diz Por que importa
shape o tamanho de cada dimensão a maioria dos erros em Deep Learning é de formato incompatível
ndim quantas dimensões escalar = 0, vetor = 1, matriz = 2, …
dtype tipo dos números (float32, int64, uint8, …) redes trabalham com float32; rótulos de classe com int64
device cpu ou cuda (GPU) dois tensores só operam juntos se estiverem no mesmo lugar

Tensores e arrays do NumPy se convertem facilmente:

Code
a = np.array([1, 2, 3])
t_de_numpy = torch.from_numpy(a)           # NumPy -> PyTorch
volta_para_numpy = t_de_numpy.numpy()      # PyTorch -> NumPy
print(t_de_numpy, type(t_de_numpy))
print(volta_para_numpy, type(volta_para_numpy))

# mover para a GPU, se houver uma (no Colab: Ambiente de execução → Alterar o tipo → GPU)
device = "cuda" if torch.cuda.is_available() else "cpu"
print(f"\ntensor no dispositivo: {t.to(device).device}")
tensor([1, 2, 3]) <class 'torch.Tensor'>
[1 2 3] <class 'numpy.ndarray'>

tensor no dispositivo: cpu

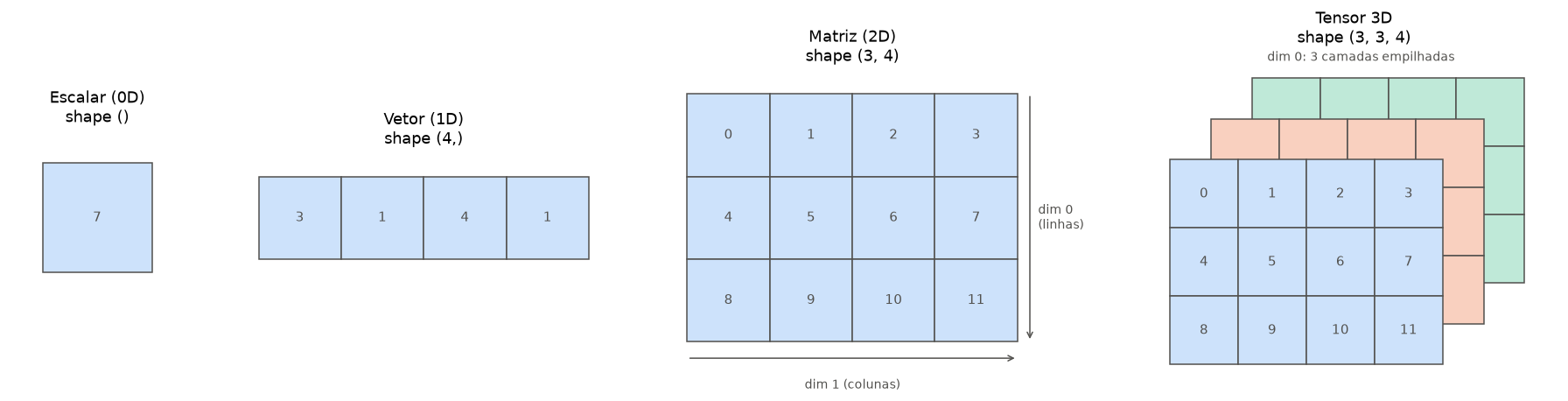

2. Dimensões: escalar, vetor, matriz e além

O número de dimensões é o número de índices necessários para chegar a um único número:

ndim Nome Exemplo de shape Exemplo de dado
0 escalar () a temperatura de hoje
1 vetor (4,) as 4 variáveis de uma amostra
2 matriz (3, 4) uma tabela: 3 linhas × 4 colunas; uma imagem em tons de cinza
3 tensor 3D (3, 3, 4) uma imagem colorida (canais × altura × largura)
4 tensor 4D (64, 3, 28, 28) um lote de 64 imagens coloridas
Code
def desenha_grade(ax, valores, x0=0.0, y0=0.0, cor=AZUL, alpha=0.25, tamanho=1.0, texto=True):
    """Desenha uma matriz como uma grade de células, com o canto superior esquerdo em (x0, y0)."""
    valores = np.atleast_2d(valores)
    linhas, colunas = valores.shape
    for i in range(linhas):
        for j in range(colunas):
            x, y = x0 + j * tamanho, y0 - (i + 1) * tamanho
            ax.add_patch(Rectangle((x, y), tamanho, tamanho, facecolor=cor, alpha=alpha, edgecolor=TINTA, lw=1))
            if texto:
                ax.text(x + tamanho / 2, y + tamanho / 2, f"{valores[i, j]:g}", ha="center", va="center",
                        color=TINTA, fontsize=10)

escalar = torch.tensor(7)
vetor = torch.tensor([3, 1, 4, 1])
matriz = torch.arange(12).reshape(3, 4)
tensor3d = torch.arange(36).reshape(3, 3, 4)

fig, axes = plt.subplots(1, 4, figsize=(17, 4.2), width_ratios=[0.6, 1.3, 1.3, 1.8])
desenha_grade(axes[0], escalar.numpy(), 0, 1, cor="#cde2fb", alpha=1)
desenha_grade(axes[1], vetor.numpy(), 0, 1, cor="#cde2fb", alpha=1)
desenha_grade(axes[2], matriz.numpy(), 0, 3, cor="#cde2fb", alpha=1)
for k, cor in zip(range(2, -1, -1), ["#bfe9d8", "#f9d0bf", "#cde2fb"]):   # desenha do fundo para a frente
    desenha_grade(axes[3], tensor3d[k].numpy(), 0.6 * k, 3 + 0.6 * k, cor=cor, alpha=1, texto=(k == 0))

titulos = [f"Escalar (0D)\nshape {tuple(escalar.shape)}", f"Vetor (1D)\nshape {tuple(vetor.shape)}",
           f"Matriz (2D)\nshape {tuple(matriz.shape)}", f"Tensor 3D\nshape {tuple(tensor3d.shape)}"]
limites = [(-0.3, 1.3, -0.3, 1.3), (-0.3, 4.3, -0.3, 1.3), (-0.3, 4.3, -0.3, 3.3), (-0.3, 5.7, -0.3, 4.6)]
for ax, titulo, (x0, x1, y0, y1) in zip(axes, titulos, limites):
    ax.set(xlim=(x0, x1), ylim=(y0, y1), title=titulo)
    ax.set_aspect("equal")
    ax.axis("off")
axes[2].annotate("", xy=(4.15, 0), xytext=(4.15, 3), arrowprops={"arrowstyle": "->", "color": TINTA})
axes[2].text(4.25, 1.5, "dim 0\n(linhas)", va="center", fontsize=9, color=TINTA)
axes[2].annotate("", xy=(4, -0.2), xytext=(0, -0.2), arrowprops={"arrowstyle": "->", "color": TINTA})
axes[2].text(2, -0.45, "dim 1 (colunas)", ha="center", va="top", fontsize=9, color=TINTA)
axes[3].text(2.8, 4.45, "dim 0: 3 camadas empilhadas", ha="center", fontsize=9, color=TINTA)
plt.tight_layout()
plt.show()

3. Tensores 2D e 3D na prática

Um tensor 2D: uma tabela

Imagine a temperatura máxima (°C) de 3 cidades em 4 dias. A dimensão 0 são as cidades (linhas) e a dimensão 1 são os dias (colunas).

Code
temperaturas = torch.tensor([[31.0, 29.5, 33.2, 30.1],    # Santos
                             [27.4, 26.8, 28.0, 25.9],    # São Paulo
                             [35.1, 34.7, 36.3, 35.8]])   # Cuiabá
print(f"shape: {tuple(temperaturas.shape)}  → 3 cidades × 4 dias\n")

print(f"temperaturas[0]       = {temperaturas[0]}   ← linha 0: Santos, os 4 dias")
print(f"temperaturas[:, 2]    = {temperaturas[:, 2]}   ← coluna 2: as 3 cidades no 3º dia")
print(f"temperaturas[2, 3]    = {temperaturas[2, 3].item():.1f}                                 ← um único número: Cuiabá, 4º dia")
shape: (3, 4)  → 3 cidades × 4 dias

temperaturas[0]       = tensor([31.0000, 29.5000, 33.2000, 30.1000])   ← linha 0: Santos, os 4 dias
temperaturas[:, 2]    = tensor([33.2000, 28.0000, 36.3000])   ← coluna 2: as 3 cidades no 3º dia
temperaturas[2, 3]    = 35.8                                 ← um único número: Cuiabá, 4º dia

Muitas operações recebem um argumento dim: ele diz qual dimensão desaparece no resultado.

  • dim=0 percorre as linhas → resultado por coluna (média de cada dia, entre as cidades)
  • dim=1 percorre as colunas → resultado por linha (média de cada cidade, entre os dias)
Code
temperaturas
tensor([[31.0000, 29.5000, 33.2000, 30.1000],
        [27.4000, 26.8000, 28.0000, 25.9000],
        [35.1000, 34.7000, 36.3000, 35.8000]])
Code
print(f"média por dia    (dim=0): {temperaturas.mean(dim=0)}   shape {tuple(temperaturas.mean(dim=0).shape)}")
print(f"média por cidade (dim=1): {temperaturas.mean(dim=1)}          shape {tuple(temperaturas.mean(dim=1).shape)}")
print(f"média geral:              {temperaturas.mean():.2f}                          shape {tuple(temperaturas.mean().shape)}")
média por dia    (dim=0): tensor([31.1667, 30.3333, 32.5000, 30.6000])   shape (4,)
média por cidade (dim=1): tensor([30.9500, 27.0250, 35.4750])          shape (3,)
média geral:              31.15                          shape ()

Um tensor 3D: várias tabelas empilhadas

Agora a temperatura das 3 cidades em 4 dias, para 2 semanas. Basta empilhar duas tabelas: a nova dimensão 0 são as semanas.

Code
semana2 = temperaturas + torch.randn(3, 4)          # a 2ª semana: valores parecidos com ruído
duas_semanas = torch.stack([temperaturas, semana2])  # empilha ao longo de uma nova dimensão 0
print(f"shape: {tuple(duas_semanas.shape)}  → 2 semanas × 3 cidades × 4 dias\n")

print(f"duas_semanas[1].shape        = {tuple(duas_semanas[1].shape)}    a 2ª semana inteira (uma tabela)")
print(f"duas_semanas[:, 0].shape     = {tuple(duas_semanas[:, 0].shape)}    Santos nas 2 semanas")
print(f"duas_semanas[1, 2, 0]        = {duas_semanas[1, 2, 0]:.1f}      Cuiabá, 2ª semana, 1º dia")
print(f"média por semana (dim=(1,2)) = {duas_semanas.mean(dim=(1, 2))}")
shape: (2, 3, 4)  → 2 semanas × 3 cidades × 4 dias

duas_semanas[1].shape        = (3, 4)    a 2ª semana inteira (uma tabela)
duas_semanas[:, 0].shape     = (2, 4)    Santos nas 2 semanas
duas_semanas[1, 2, 0]        = 36.5      Cuiabá, 2ª semana, 1º dia
média por semana (dim=(1,2)) = tensor([31.1500, 31.3599])

Mudar o formato sem mudar os dados é muito comum. reshape reorganiza os mesmos números em outra grade; flatten achata tudo em um vetor. A única regra: o número total de elementos não muda.

Code
x = torch.arange(24)
print(f"original:          {tuple(x.shape)}")
print(f"reshape(2, 3, 4):  {tuple(x.reshape(2, 3, 4).shape)}")
print(f"reshape(6, -1):    {tuple(x.reshape(6, -1).shape)}")
print(f"flatten de (2,3,4): {tuple(x.reshape(2, 3, 4).flatten().shape)}")
original:          (24,)
reshape(2, 3, 4):  (2, 3, 4)
reshape(6, -1):    (6, 4)
flatten de (2,3,4): (24,)

4. Imagens como tensores

Imagem binária, 1 canal

Uma imagem em preto e branco é uma matriz de pixels: 1 = pixel aceso, 0 = apagado. No PyTorch, imagens seguem a convenção (C, H, W): canais, altura, largura. Uma imagem binária tem 1 canal, então o formato é (1, H, W).

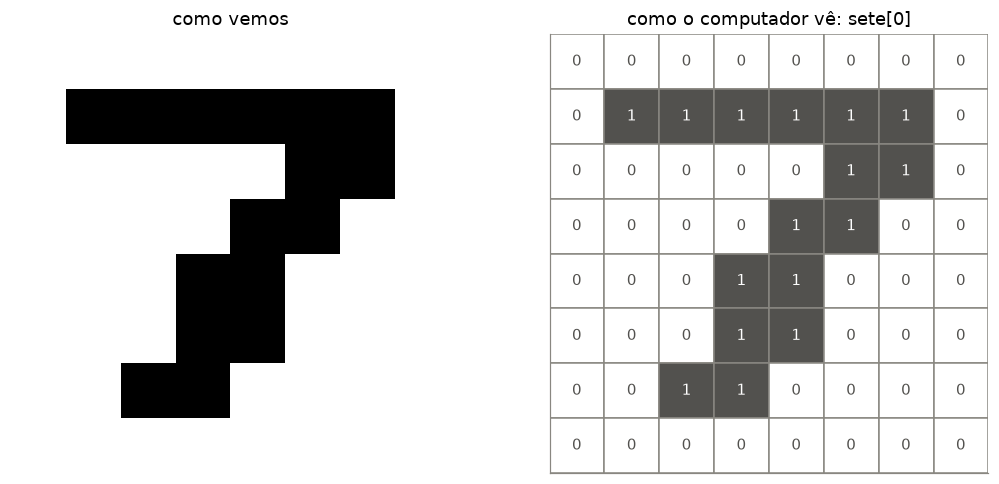

Vamos desenhar à mão um dígito “7” em uma grade de 8 × 8:

Code
sete = torch.tensor([[0, 0, 0, 0, 0, 0, 0, 0],
                     [0, 1, 1, 1, 1, 1, 1, 0],
                     [0, 0, 0, 0, 0, 1, 1, 0],
                     [0, 0, 0, 0, 1, 1, 0, 0],
                     [0, 0, 0, 1, 1, 0, 0, 0],
                     [0, 0, 0, 1, 1, 0, 0, 0],
                     [0, 0, 1, 1, 0, 0, 0, 0],
                     [0, 0, 0, 0, 0, 0, 0, 0]], dtype=torch.float32).unsqueeze(0)   # (8, 8) → (1, 8, 8)

print(f"shape: {tuple(sete.shape)}  (canais, altura, largura)")
print(f"valores únicos: {sete.unique().tolist()}")

fig, axes = plt.subplots(1, 2, figsize=(10, 4.5))
axes[0].imshow(sete[0], cmap="gray_r", vmin=0, vmax=1)
axes[0].set_title("como vemos")
for i in range(8):
    for j in range(8):
        v = int(sete[0, i, j])
        axes[1].add_patch(Rectangle((j, 7 - i), 1, 1, facecolor=TINTA if v else "white", edgecolor=CINZA))
        axes[1].text(j + 0.5, 7.5 - i, v, ha="center", va="center", color="white" if v else TINTA)
axes[1].set(xlim=(0, 8), ylim=(0, 8), title="como o computador vê: sete[0]")
axes[1].set_aspect("equal")
for ax in axes:
    ax.set_xticks([]); ax.set_yticks([]); ax.grid(False)
axes[0].axis("off")
plt.tight_layout()
plt.show()
shape: (1, 8, 8)  (canais, altura, largura)
valores únicos: [0.0, 1.0]

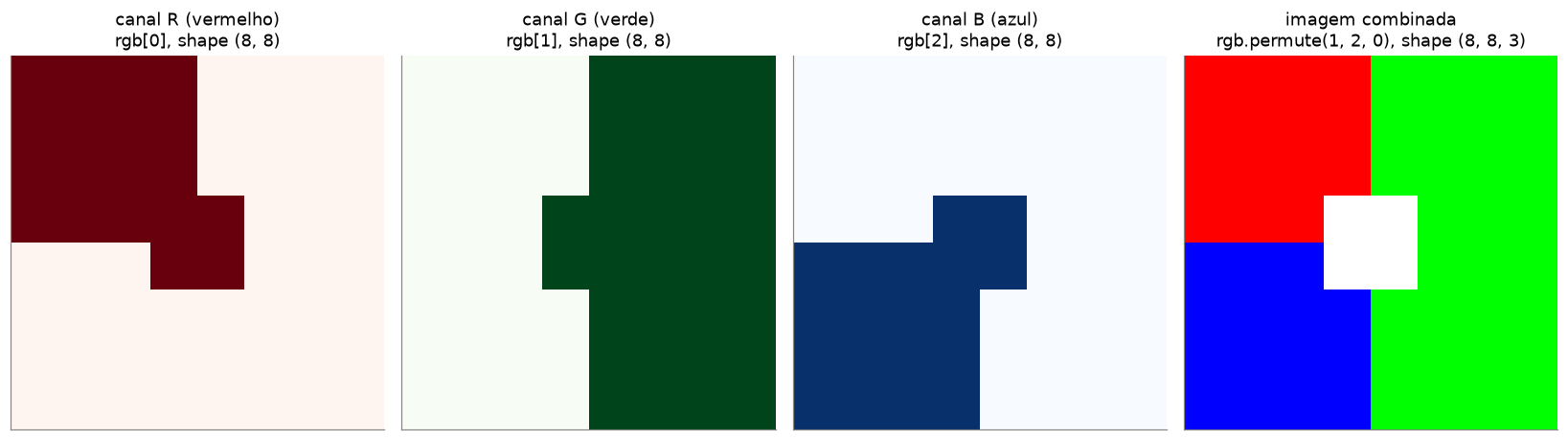

Imagem colorida, 3 canais (RGB)

Uma imagem colorida tem 3 canais: vermelho (R), verde (G) e azul (B). Cada canal é uma matriz com a intensidade daquela cor, de 0 a 1. O formato fica (3, H, W): um tensor 3D. A cor de cada pixel é a mistura dos três canais: vermelho + verde = amarelo, os três no máximo = branco.

Vamos montar uma imagem de 8 × 8 com quatro quadrados coloridos:

Code
rgb = torch.zeros(3, 8, 8)            # (canais, altura, largura), tudo preto
rgb[0, :4, :4] = 1.0                  # canto superior esquerdo: só vermelho         vermelho
rgb[1, :4, 4:] = 1.0                  # canto superior direito: só verde             verde
rgb[2, 4:, :4] = 1.0                  # canto inferior esquerdo: só azul             amarelo
rgb[1, 4:, 4:] = 1.0
rgb[:, 3:5, 3:5] = 1.0                # centro: os três canais no máximo            branco

print(f"shape: {tuple(rgb.shape)}   (canais, altura, largura)")

fig, axes = plt.subplots(1, 4, figsize=(15, 4))
for ax, c, nome, cmap in zip(axes, range(3), ["canal R (vermelho)", "canal G (verde)", "canal B (azul)"],
                             ["Reds", "Greens", "Blues"]):
    ax.imshow(rgb[c], cmap=cmap, vmin=0, vmax=1)
    ax.set_title(f"{nome}\nrgb[{c}], shape {tuple(rgb[c].shape)}")
# o matplotlib espera (H, W, C): permute reordena as dimensões
axes[3].imshow(rgb.permute(1, 2, 0))
axes[3].set_title(f"imagem combinada\nrgb.permute(1, 2, 0), shape {tuple(rgb.permute(1, 2, 0).shape)}")
for ax in axes:
    ax.set_xticks([]); ax.set_yticks([]); ax.grid(False)
plt.tight_layout()
plt.show()
shape: (3, 8, 8)   (canais, altura, largura)

Repare no permute(1, 2, 0): o PyTorch guarda imagens como (C, H, W), mas o matplotlib (e o NumPy, o OpenCV, o PIL…) espera (H, W, C). Reordenar as dimensões é uma das operações mais comuns do dia a dia.

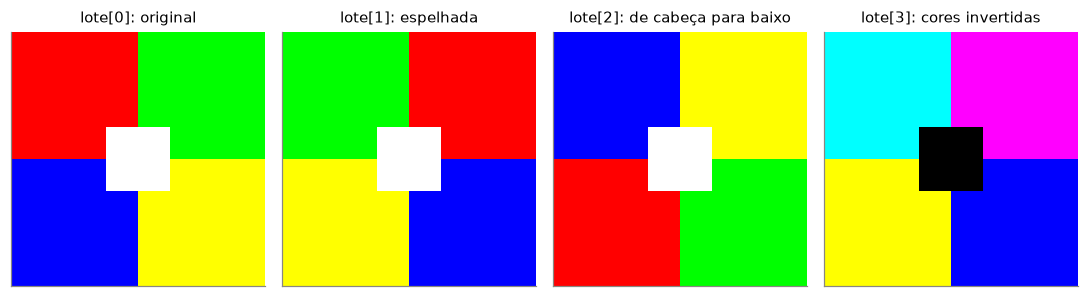

Lotes de imagens: 4 dimensões

Redes neurais processam várias imagens de uma vez, em um lote (batch). Empilhando imagens ganhamos mais uma dimensão na frente: (N, C, H, W). Uma imagem de satélite com 13 bandas (Sentinel-2) seria (13, H, W), e um lote de 16 delas (16, 13, H, W): a mesma ideia, só com mais canais.

Code
lote = torch.stack([rgb, rgb.flip(dims=[2]), rgb.flip(dims=[1]), 1 - rgb])   # 4 variações da imagem
print(f"shape do lote: {tuple(lote.shape)}  → (imagens, canais, altura, largura)")

fig, axes = plt.subplots(1, 4, figsize=(10, 2.8))
for i, (ax, titulo) in enumerate(zip(axes, ["original", "espelhada", "de cabeça para baixo", "cores invertidas"])):
    ax.imshow(lote[i].permute(1, 2, 0))
    ax.set_title(f"lote[{i}]: {titulo}", fontsize=10)
    ax.set_xticks([]); ax.set_yticks([]); ax.grid(False)
plt.tight_layout()
plt.show()
shape do lote: (4, 3, 8, 8)  → (imagens, canais, altura, largura)

5. O perceptron: o neurônio mais simples

O perceptron (Rosenblatt, 1958) é o ancestral de todas as redes neurais. Ele:

  1. recebe entradas \(x_1, x_2, \dots\);
  2. multiplica cada uma por um peso \(w_i\) e soma, mais um viés \(b\): \(z = w_1x_1 + w_2x_2 + b\);
  3. aplica uma função de ativação. No perceptron original, um degrau: a saída é 1 se \(z > 0\), senão 0.
Code
fig, ax = plt.subplots(figsize=(11, 4.5))

def seta(xy_de, xy_para, texto=None, pos=0.5, desloc=(0, 0.15)):
    ax.add_patch(FancyArrowPatch(xy_de, xy_para, arrowstyle="-|>", mutation_scale=15, color=CINZA, lw=1.5))
    if texto:
        xm = xy_de[0] + pos * (xy_para[0] - xy_de[0]) + desloc[0]
        ym = xy_de[1] + pos * (xy_para[1] - xy_de[1]) + desloc[1]
        ax.text(xm, ym, texto, ha="center", color=LARANJA, fontsize=13)

entradas = {"x₁": (0.5, 3.0), "x₂": (0.5, 1.0)}
for nome, (x, y) in entradas.items():
    ax.add_patch(Circle((x, y), 0.35, color=AZUL))
    ax.text(x, y, nome, ha="center", va="center", color="white", fontsize=14)
ax.add_patch(Circle((0.5, -0.6), 0.3, color=CINZA, alpha=0.4))
ax.text(0.5, -0.6, "1", ha="center", va="center", color=TINTA, fontsize=12)

soma = (4.0, 1.5)
ax.add_patch(Circle(soma, 0.6, color=VERDE))
ax.text(*soma, "Σ", ha="center", va="center", color="white", fontsize=22)
seta((0.85, 3.0), (3.45, 1.75), "w₁", pos=0.4, desloc=(0, 0.25))
seta((0.85, 1.0), (3.4, 1.4), "w₂", pos=0.4, desloc=(0, 0.15))
seta((0.8, -0.6), (3.5, 1.15), "b", pos=0.4, desloc=(0, -0.35))

ax.add_patch(Rectangle((5.6, 0.95), 1.5, 1.1, facecolor="white", edgecolor=TINTA, lw=1.5))
xs = np.linspace(5.75, 6.95, 50)
ax.plot(xs, np.where(xs > 6.35, 1.8, 1.2), color=TINTA, lw=2)
ax.text(6.35, 0.7, "degrau", ha="center", va="top", color=TINTA)
seta((4.6, 1.5), (5.6, 1.5))
ax.text(5.1, 1.75, "z", ha="center", color=TINTA, fontsize=13)

ax.add_patch(Circle((8.6, 1.5), 0.4, color=LARANJA))
ax.text(8.6, 1.5, "ŷ", ha="center", va="center", color="white", fontsize=15)
seta((7.1, 1.5), (8.2, 1.5))

ax.text(4.0, -0.9, "z = w₁x₁ + w₂x₂ + b", ha="center", color=TINTA, fontsize=12)
ax.text(8.6, 0.8, "ŷ = 1 se z > 0\nŷ = 0 caso contrário", ha="center", va="top", color=TINTA, fontsize=11)
ax.set(xlim=(-0.2, 9.8), ylim=(-1.5, 3.7))
ax.set_aspect("equal")
ax.axis("off")
ax.set_title("O perceptron")
plt.show()

Um perceptron que calcula o “E” lógico

Com os pesos certos, um perceptron implementa a porta lógica E (AND): a saída é 1 apenas quando as duas entradas são 1. Com \(w_1 = w_2 = 1\) e \(b = -1{,}5\):

\(x_1\) \(x_2\) \(z = x_1 + x_2 - 1{,}5\) \(\hat{y}\)
0 0 −1,5 0
0 1 −0,5 0
1 0 −0,5 0
1 1 +0,5 1
Code
class Perceptron(nn.Module):
    def __init__(self):
        super().__init__()
        self.linear = nn.Linear(2, 1)                 # z = w·x + b

    def forward(self, x):
        z = self.linear(x)
        return (z > 0).float()                        # degrau

perceptron = Perceptron()
with torch.no_grad():                                  # definimos os pesos à mão (sem treino)
    perceptron.linear.weight.copy_(torch.tensor([[1.0, 1.0]]))
    perceptron.linear.bias.copy_(torch.tensor([-1.5]))

entradas_and = torch.tensor([[0.0, 0.0], [0.0, 1.0], [1.0, 0.0], [1.0, 1.0]])
saidas = perceptron(entradas_and)
for x, y in zip(entradas_and, saidas):
    print(f"x = {x.tolist()}  →  ŷ = {int(y.item())}")
x = [0.0, 0.0]  →  ŷ = 0
x = [0.0, 1.0]  →  ŷ = 0
x = [1.0, 0.0]  →  ŷ = 0
x = [1.0, 1.0]  →  ŷ = 1

Geometricamente, o perceptron traça uma reta (\(w_1x_1 + w_2x_2 + b = 0\)) e classifica cada ponto pelo lado em que ele cai:

Code
g1, g2 = torch.meshgrid(torch.linspace(-0.5, 1.5, 300), torch.linspace(-0.5, 1.5, 300), indexing="xy")
grade = torch.stack([g1.flatten(), g2.flatten()], dim=1)
with torch.no_grad():
    regioes = perceptron(grade).reshape(300, 300)

fig, ax = plt.subplots(figsize=(5.5, 5))
ax.contourf(g1, g2, regioes, levels=[-0.5, 0.5, 1.5], colors=[AZUL, LARANJA], alpha=0.15)
ax.plot([-0.5, 1.5], [2.0, 0.0], color=TINTA, lw=2, label="fronteira: x₁ + x₂ − 1,5 = 0")
for x, y in zip(entradas_and, saidas):
    ax.scatter(*x, s=250, color=LARANJA if y else AZUL, edgecolor="white", lw=2, zorder=3)
    ax.annotate(f"ŷ = {int(y)}", x, xytext=(12, -14), textcoords="offset points", color=TINTA)
ax.set(xlim=(-0.5, 1.5), ylim=(-0.5, 1.5), xlabel="x₁", ylabel="x₂", title="Perceptron calculando x₁ E x₂")
ax.set_aspect("equal")
ax.legend(frameon=False, loc="upper right")
plt.show()

Uma única reta é também o limite do perceptron: ele só separa classes que uma reta consegue separar. Problemas mais complicados exigem várias camadas de neurônios, com ativações não lineares entre elas: um MLP (Multi-Layer Perceptron).

6. Um MLP aprendendo um polinômio de grau 5

Vamos dar ao MLP uma tarefa que nenhuma reta resolve: aprender a curva de um polinômio de grau 5,

\[p(x) = x^5 - 5x^3 + 4x = x(x^2 - 1)(x^2 - 4)\]

que cruza o zero 5 vezes. Só que a rede não conhece a fórmula: ela só vê 200 pontos \((x, y)\) com ruído, como se fossem medições. A rede tem 1 entrada (\(x\)), duas camadas escondidas de 32 neurônios e 1 saída (\(\hat{y}\)).

Code
def desenha_mlp(ax, camadas, rotulos, titulo):
    xs = np.linspace(0, 1, len(camadas))
    pos = []
    for x, n_neur in zip(xs, camadas):
        ys = np.linspace(0.5 - 0.09 * (n_neur - 1), 0.5 + 0.09 * (n_neur - 1), n_neur)
        pos.append([(x, y) for y in ys])
    for a, b in zip(pos[:-1], pos[1:]):
        for (x0, y0) in a:
            for (x1, y1) in b:
                ax.plot([x0, x1], [y0, y1], color=CINZA, lw=0.6, alpha=0.6, zorder=1)
    cores = [AZUL] + [VERDE] * (len(camadas) - 2) + [LARANJA]
    for camada, cor in zip(pos, cores):
        for (x, y) in camada:
            ax.scatter(x, y, s=260, color=cor, zorder=2, edgecolor="white", lw=1.5)
    for x, r in zip(xs, rotulos):
        ax.text(x, -0.25, r, ha="center", va="top", color=TINTA, fontsize=10)
    ax.set(xlim=(-0.12, 1.12), ylim=(-0.5, 1.25), title=titulo)
    ax.axis("off")

fig, ax = plt.subplots(figsize=(8, 4))
desenha_mlp(ax, [1, 8, 8, 1], ["entrada\nx", "camada escondida 1\n32 neurônios + ReLU",
                               "camada escondida 2\n32 neurônios + ReLU", "saída\nŷ"],
            "MLP 1 → 32 → 32 → 1 (desenhado com 8 neurônios por camada)")
plt.show()

Code
def polinomio(x):
    return x ** 5 - 5 * x ** 3 + 4 * x

torch.manual_seed(0)
x_dados = torch.rand(200, 1) * 4.4 - 2.2                     # 200 pontos sorteados em [-2,2; 2,2]
y_dados = polinomio(x_dados) + 0.5 * torch.randn(200, 1)     # medições com ruído
x_curva = torch.linspace(-2.2, 2.2, 400).unsqueeze(1)

mlp = nn.Sequential(
    nn.Linear(1, 32), nn.ReLU(),
    nn.Linear(32, 32), nn.ReLU(),
    nn.Linear(32, 1),
)
print(mlp)
print(f"parâmetros: {sum(p.numel() for p in mlp.parameters()):,}")
Sequential(
  (0): Linear(in_features=1, out_features=32, bias=True)
  (1): ReLU()
  (2): Linear(in_features=32, out_features=32, bias=True)
  (3): ReLU()
  (4): Linear(in_features=32, out_features=1, bias=True)
)
parâmetros: 1,153

O treino abaixo usa peças que veremos em detalhe nas próximas aulas: uma perda que mede o erro (aula 2), o backward() que calcula como ajustar cada peso (aula 2) e um otimizador que aplica o ajuste (aula 3). Por enquanto, observe o resultado: guardamos a curva da rede em alguns momentos do treino.

Code
otimizador = torch.optim.Adam(mlp.parameters(), lr=0.01)
momentos = [0, 50, 200, 2000]
curvas, perdas = {}, []

for passo in range(2001):
    if passo in momentos:
        with torch.no_grad():
            curvas[passo] = mlp(x_curva).clone()
    otimizador.zero_grad()
    perda = ((mlp(x_dados) - y_dados) ** 2).mean()   # erro quadrático médio
    perda.backward()
    otimizador.step()
    perdas.append(perda.item())

print(f"erro quadrático médio: início = {perdas[0]:.2f}   final = {perdas[-1]:.3f}  (o ruído sozinho dá ≈ 0,25)")
erro quadrático médio: início = 4.82   final = 0.233  (o ruído sozinho dá ≈ 0,25)
Code
fig, axes = plt.subplots(1, 4, figsize=(17, 4), sharey=True)
for ax, passo in zip(axes, momentos):
    ax.scatter(x_dados, y_dados, s=10, color=CINZA, alpha=0.6, label="dados (com ruído)")
    ax.plot(x_curva, polinomio(x_curva), color=AZUL, lw=2, ls="--", label="polinômio real")
    ax.plot(x_curva, curvas[passo], color=LARANJA, lw=2.5, label="MLP")
    ax.set(title=f"passo {passo}", xlabel="x", ylim=(-10, 10))
axes[0].set_ylabel("y")
axes[0].legend(frameon=False, loc="lower right", fontsize=8)
plt.suptitle("O MLP aprendendo p(x) = x⁵ − 5x³ + 4x a partir dos dados", y=1.03)
plt.tight_layout()
plt.show()

fig, ax = plt.subplots(figsize=(8, 3))
ax.plot(perdas, color=LARANJA, lw=2)
ax.set(yscale="log", xlabel="passo de treino", ylabel="erro (escala log)", title="O erro cai durante o treino")
plt.show()

No passo 0 a rede, com pesos aleatórios, é praticamente uma reta. Ao longo do treino ela vai “dobrando” a curva até seguir o polinômio, sem nunca ter visto a fórmula: só os pontos. É isso que uma rede neural faz: aprende uma função a partir de exemplos.

Repare também que a curva final é feita de pequenos trechos retos: cada neurônio ReLU contribui com uma “dobra”. Na aula 1 veremos por que isso funciona.

7. Resumo

  • Tensor = grade de números com qualquer número de dimensões. Atributos-chave: shape, ndim, dtype, device.
  • Escalar (0D) → vetor (1D) → matriz (2D) → tensor 3D → 4D… Em operações como mean(dim=...), dim diz qual dimensão desaparece.
  • Imagens no PyTorch são (C, H, W): 1 canal (cinza/binária) ou 3 canais (RGB). Lotes de imagens são (N, C, H, W). Para o matplotlib, use permute(1, 2, 0).
  • O perceptron faz uma soma ponderada mais um viés e aplica um degrau: separa as classes com uma reta.
  • Um MLP empilha camadas de neurônios com ativações não lineares e aprende curvas complexas a partir dos dados.

Exercícios

  1. Crie um tensor com shape (2, 3, 4, 5). Quantos elementos ele tem? Qual o shape de t.mean(dim=1)?
  2. Desenhe o seu próprio dígito (por exemplo, um “1” ou um “4”) em uma grade 8 × 8 e mostre com imshow.
  3. Na imagem RGB, pinte o centro de magenta (vermelho + azul). Quais canais você precisa ligar?
  4. Mude o viés do perceptron para \(b = -0{,}5\). Que porta lógica ele passa a calcular?
  5. No MLP, troque o polinômio por \(\sin(3x)\) e reduza a rede para 1 → 8 → 1. A rede ainda consegue aprender?
