Deep Learning 2

Aprendizado das Redes Neurais

Link Colab

Open In Colab

Na aula 1 vimos que uma rede neural é uma função com muitos parâmetros (101.770 no nosso MLP do MNIST) e que, com pesos aleatórios, ela chuta ~10% para cada dígito. Hoje vamos ver como os pesos são ajustados.

O ciclo do aprendizado tem três peças:

  1. Função de perda (loss): um número que mede o quanto a rede está errando
  2. Gradiente: em que direção mexer cada peso para a perda diminuir (calculado pela retropropagação)
  3. Atualização: dar um pequeno passo nessa direção (descida do gradiente)

Repetindo esse ciclo milhares de vezes, a rede aprende.

Code
import numpy as np
import matplotlib.pyplot as plt
import torch
import torch.nn as nn
import torch.nn.functional as F
from torchvision import datasets, transforms
from torch.utils.data import DataLoader


AZUL, LARANJA, VERDE, CINZA, TINTA = "#2a78d6", "#eb6834", "#1baf7a", "#898781", "#52514e"
plt.rcParams.update({
    "axes.spines.top": False, "axes.spines.right": False,
    "axes.edgecolor": CINZA, "axes.labelcolor": TINTA,
    "xtick.color": TINTA, "ytick.color": TINTA,
    "axes.grid": True, "grid.color": "#e6e5e1", "figure.dpi": 110,
})

torch.manual_seed(42)
np.set_printoptions(precision=3, suppress=True)

# o mesmo MNIST e o mesmo MLP da aula 1
treino = datasets.MNIST(root="data", train=True, download=True, transform=transforms.ToTensor())
teste = datasets.MNIST(root="data", train=False, download=True, transform=transforms.ToTensor())

def cria_mlp():
    return nn.Sequential(nn.Flatten(), nn.Linear(784, 128), nn.ReLU(), nn.Linear(128, 10))

modelo = cria_mlp()

1. Funções de perda (Loss)

A perda compara a previsão \(\hat{y}\) com o valor verdadeiro \(y\) e devolve um único número: quanto menor, melhor. Treinar a rede é procurar os pesos que deixam a perda mínima.

Regressão: erro quadrático médio (MSE)

Quando a saída é um número contínuo (temperatura, chuva, preço):

\[\text{MSE} = \frac{1}{N}\sum_{i=1}^{N}(\hat{y}_i - y_i)^2\]

Elevar ao quadrado deixa todo erro positivo e pune muito mais os erros grandes.

Code
y_real = torch.tensor([2.0, 3.5, 1.0])
y_prev = torch.tensor([2.5, 3.0, 2.0])

erros = y_prev - y_real
print(f"erros:            {erros.tolist()}")
print(f"erros ao quadrado: {(erros ** 2).tolist()}")
print(f"MSE à mão:   {(erros ** 2).mean():.4f}")
print(f"nn.MSELoss:  {nn.MSELoss()(y_prev, y_real):.4f}")
erros:            [0.5, -0.5, 1.0]
erros ao quadrado: [0.25, 0.25, 1.0]
MSE à mão:   0.5000
nn.MSELoss:  0.5000

Classificação: entropia cruzada (cross-entropy)

Vimos na aula anterior, que com o MNIST dataset, e a nossa MLP, a rede devolve 10 logits, que logo na saída a softmax transforma em probabilidades.

Assim, a entropia cruzada olha só para a probabilidade que a rede deu à classe correta, \(p_{\text{correta}}\):

\[\text{CE} = -\log(p_{\text{correta}})\]

  • Se a rede dá 100% para a classe certa: \(-\log(1) = 0\), perda zero.
  • Se dá quase 0% para a classe certa: \(-\log(0{,}001) \approx 6{,}9\), perda enorme.

Vamos calcular à mão para uma imagem e comparar com o PyTorch. No PyTorch, F.cross_entropy recebe os logits diretamente (ele aplica a softmax internamente).

Code
imagem, rotulo = treino[0]
logits = modelo(imagem.unsqueeze(0))            # (1, 10)
probs = torch.softmax(logits, dim=1)

p_correta = probs[0, rotulo]
print(f"rótulo verdadeiro: {rotulo}")
print(f"probabilidade dada ao dígito {rotulo}: {p_correta:.4f}")
print(f"CE à mão:         -log({p_correta:.4f}) = {-torch.log(p_correta):.4f}")
print(f"F.cross_entropy:  {F.cross_entropy(logits, torch.tensor([rotulo])):.4f}")
rótulo verdadeiro: 5
probabilidade dada ao dígito 5: 0.1020
CE à mão:         -log(0.1020) = 2.2828
F.cross_entropy:  2.2828
Code

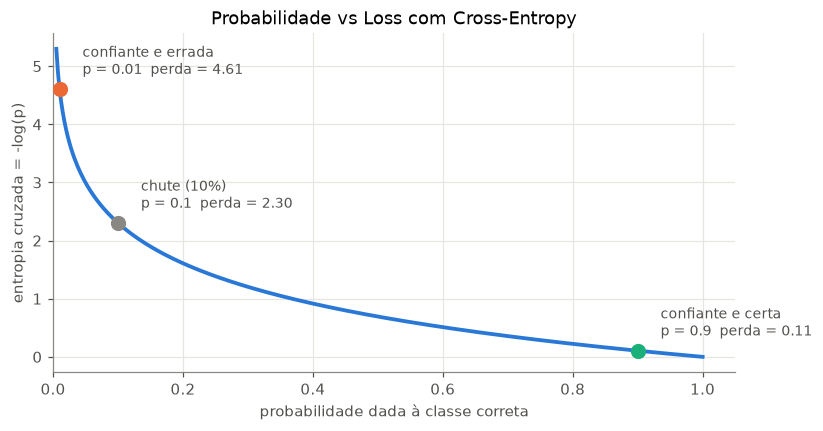

p = np.linspace(0.005, 1, 400)
fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(p, -np.log(p), color=AZUL, lw=2.5)
for valor, texto, cor in [(0.9, "confiante e certa", VERDE), (0.1, "chute (10%)", CINZA), (0.01, "confiante e errada", LARANJA)]:
    ax.scatter(valor, -np.log(valor), s=80, color=cor, zorder=3)
    ax.annotate(f"{texto}\np = {valor}  perda = {-np.log(valor):.2f}", (valor, -np.log(valor)),
                xytext=(15, 10), textcoords="offset points", color=TINTA, fontsize=9)
ax.set(xlabel="probabilidade dada à classe correta", ylabel="entropia cruzada = -log(p)",
       title="Probabilidade vs Loss com Cross-Entropy", xlim=(0, 1.05))
plt.show()

Teste de sanidade: uma rede que ainda não aprendeu nada dá ~10% para cada um dos 10 dígitos, então a perda média deveria ser perto de \(-\log(0{,}1) = \ln(10) \approx 2{,}30\). Se a perda inicial de um modelo for muito diferente disso, alguma coisa está errada no código.

Code
lote_grande = next(iter(DataLoader(treino, batch_size=1000)))
x_lote, y_lote = lote_grande
with torch.no_grad():
    perda_inicial = F.cross_entropy(modelo(x_lote), y_lote)
print(f"perda média da rede não treinada (1000 imagens): {perda_inicial:.3f}")
print(f"ln(10) = {np.log(10):.3f}")
perda média da rede não treinada (1000 imagens): 2.298
ln(10) = 2.303

Gradient Descent

Imagine a perda como uma paisagem, em que cada combinação de pesos é um ponto, e a altura é a perda. Queremos chegar ao vale o mais rápido possível. Assim, o gradiente \(\nabla L\) aponta para onde a perda sobe mais rápido. O truque disso, é que vamos apontar no sentido contrário:

\[\theta_i \leftarrow \theta - \eta \, \nabla L(\theta)\]

  • \(\theta\): os parâmetros (pesos e vieses)
  • \(\eta\) (eta): a taxa de aprendizado (learning rate), o tamanho do passo

Começamos com um único parâmetro e uma perda simples, \(L(\theta) = (\theta - 3)^2\), cujo mínimo está em \(\theta = 3\) e cujo gradiente é \(\nabla L = 2(\theta - 3)\).

Code
def perda_1d(theta):
    return (theta - 3) ** 2

def gradiente_1d(theta):
    return 2 * (theta - 3)

def descida_1d(theta0, eta, passos=15):
    caminho = [theta0]
    for _ in range(passos):
        caminho.append(caminho[-1] - eta * gradiente_1d(caminho[-1]))
    return np.array(caminho)

thetas = np.linspace(-3, 9, 300)
fig, axes = plt.subplots(1, 3, figsize=(15, 4), sharey=True)
for ax, (eta, titulo) in zip(axes, [(0.03, "η = 0,03: pequeno demais"), (0.3, "η = 0,3: bom"), (1.05, "η = 1,05: grande demais")]):
    caminho = descida_1d(theta0=-1.0, eta=eta)
    ax.plot(thetas, perda_1d(thetas), color=CINZA, lw=2)
    ax.plot(caminho, perda_1d(caminho), color=LARANJA, lw=1, marker="o", ms=5)
    ax.scatter(caminho[0], perda_1d(caminho[0]), s=90, color=AZUL, zorder=3, label="início")
    ax.set(title=titulo, xlabel="θ", ylim=(-2, 40), xlim=(-3, 9))
    ax.text(0.03, 0.95, f"após 15 passos: θ = {caminho[-1]:.2f}", transform=ax.transAxes, va="top", color=TINTA)
axes[0].set_ylabel("perda L(θ)")
axes[0].legend(frameon=False, loc="upper right")
plt.tight_layout()
plt.show()

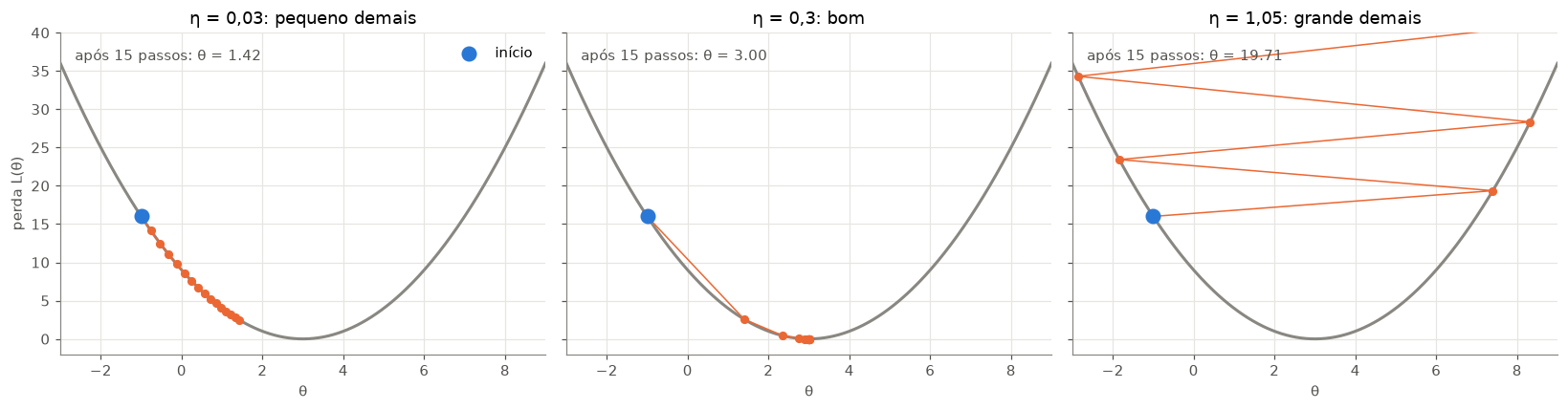

  • η pequeno demais: chega lá, mas devagar (muitos passos = muito tempo de treino).
  • η bom: chega rápido ao mínimo \(\theta = 3\).
  • η grande demais: cada passo passa do ponto e cai mais longe do outro lado: a perda explode (divergência).

Em duas dimensões

Uma rede de verdade tem milhares de parâmetros, mas a ideia é a mesma. Com 2 parâmetros dá para desenhar a paisagem como um mapa de curvas de nível. Usamos \(L(\theta_1, \theta_2) = \theta_1^2 + 25\,\theta_2^2\), um vale alongado: muito íngreme na direção \(\theta_2\) e quase plano na direção \(\theta_1\). Paisagens assim são comuns em redes neurais.

Code
def perda_2d(t1, t2):
    return t1 ** 2 + 25 * t2 ** 2

def gradiente_2d(t1, t2):
    return np.array([2 * t1, 50 * t2])

def descida_2d(inicio, eta, passos=30):
    caminho = [np.array(inicio, dtype=float)]
    for _ in range(passos):
        caminho.append(caminho[-1] - eta * gradiente_2d(*caminho[-1]))
    return np.array(caminho)

T1, T2 = np.meshgrid(np.linspace(-5, 5, 300), np.linspace(-2, 2, 300))
fig, axes = plt.subplots(1, 2, figsize=(14, 4.5))
for ax, eta in zip(axes, [0.01, 0.035]):
    caminho = descida_2d([-4.5, 1.0], eta)
    ax.contour(T1, T2, perda_2d(T1, T2), levels=np.logspace(-1, 1.8, 12), colors=CINZA, linewidths=0.8)
    ax.plot(caminho[:, 0], caminho[:, 1], color=LARANJA, marker="o", ms=4, lw=1.5)
    ax.scatter(0, 0, marker="*", s=250, color=VERDE, zorder=3, label="mínimo")
    ax.scatter(*caminho[0], s=80, color=AZUL, zorder=3, label="início")
    ax.set(title=f"η = {eta}: 30 passos, perda final = {perda_2d(*caminho[-1]):.3f}".replace(".", ","), xlabel="θ₁", ylabel="θ₂")
    ax.set_aspect("equal")
    ax.grid(False)
axes[0].legend(frameon=False, loc="lower right")
plt.tight_layout()
plt.show()

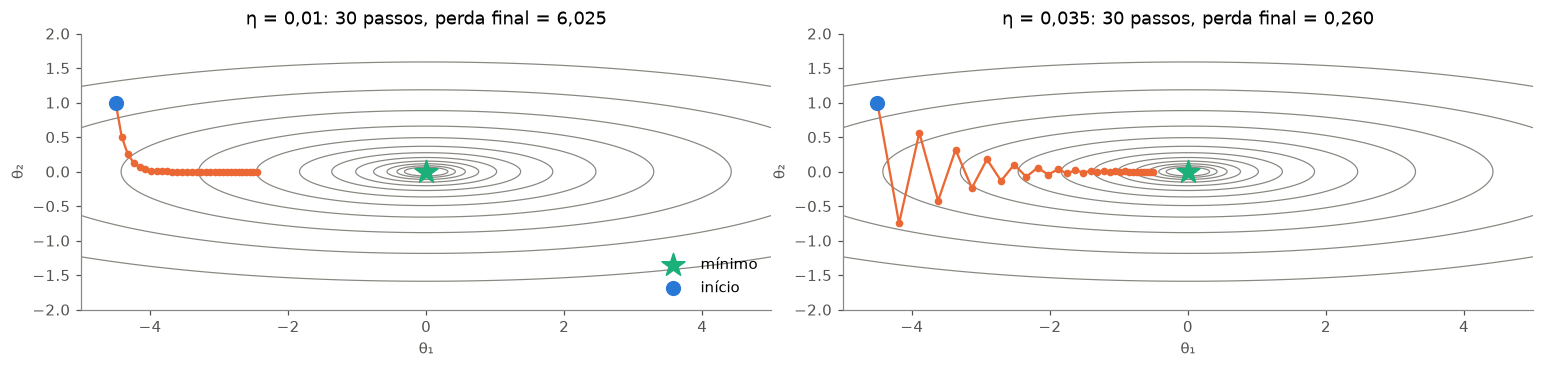

Com η pequeno, o caminho é suave mas não chega ao mínimo em 30 passos. Com η maior, ele anda mais rápido em \(\theta_1\) mas faz zigue-zague em \(\theta_2\), a direção íngreme. Não existe um η perfeito para as duas direções ao mesmo tempo. Na aula 3 veremos otimizadores (momentum, Adam) que resolvem isso.

Retropropagação (backpropagation): a regra da cadeia, camada por camada

Para usar a descida do gradiente precisamos de \(\frac{\partial L}{\partial w}\) para cada peso. A retropropagação calcula isso de forma eficiente usando a regra da cadeia: se \(L\) depende de \(\hat{y}\), que depende de \(h\), que depende de \(w\), então

\[\frac{\partial L}{\partial w} = \frac{\partial L}{\partial \hat{y}} \cdot \frac{\partial \hat{y}}{\partial h} \cdot \frac{\partial h}{\partial w}\]

Vamos fazer à mão uma rede minúscula, com só dois pesos:

\[z = w_1 x \qquad h = \text{ReLU}(z) \qquad \hat{y} = w_2 h \qquad L = (\hat{y} - y)^2\]

com \(x = 2\), \(y = 1\), \(w_1 = 0{,}5\) e \(w_2 = 0{,}8\).

Code
x, y = 2.0, 1.0
w1, w2 = 0.5, 0.8

# forward pass: da entrada para a perda
z = w1 * x
h = max(0.0, z)
y_hat = w2 * h
L = (y_hat - y) ** 2
print("FORWARD")
print(f"  z = w1·x = {z:.3f}   h = ReLU(z) = {h:.3f}   ŷ = w2·h = {y_hat:.3f}   L = (ŷ - y)² = {L:.4f}")

# backward pass: da perda para os pesos, multiplicando derivadas locais
dL_dyhat = 2 * (y_hat - y)
dyhat_dw2 = h
dyhat_dh = w2
dh_dz = 1.0 if z > 0 else 0.0          # derivada da ReLU
dz_dw1 = x

dL_dw2 = dL_dyhat * dyhat_dw2
dL_dw1 = dL_dyhat * dyhat_dh * dh_dz * dz_dw1
print("\nBACKWARD (regra da cadeia)")
print(f"  ∂L/∂ŷ = 2(ŷ - y) = {dL_dyhat:.3f}")
print(f"  ∂L/∂w2 = ∂L/∂ŷ · h = {dL_dyhat:.3f} × {dyhat_dw2:.3f} = {dL_dw2:.4f}")
print(f"  ∂L/∂w1 = ∂L/∂ŷ · w2 · ReLU'(z) · x = {dL_dyhat:.3f} × {dyhat_dh:.3f} × {dh_dz:.0f} × {dz_dw1:.0f} = {dL_dw1:.4f}")
FORWARD
  z = w1·x = 1.000   h = ReLU(z) = 1.000   ŷ = w2·h = 0.800   L = (ŷ - y)² = 0.0400

BACKWARD (regra da cadeia)
  ∂L/∂ŷ = 2(ŷ - y) = -0.400
  ∂L/∂w2 = ∂L/∂ŷ · h = -0.400 × 1.000 = -0.4000
  ∂L/∂w1 = ∂L/∂ŷ · w2 · ReLU'(z) · x = -0.400 × 0.800 × 1 × 2 = -0.6400

O PyTorch faz isso sozinho: autograd

Marcando os pesos com requires_grad=True, o PyTorch registra cada operação do forward pass. Ao chamar L.backward(), ele percorre esse registro de trás para frente aplicando a regra da cadeia, e guarda cada derivada no atributo .grad do peso correspondente. Os números têm que bater com os nossos:

Code
w1_t = torch.tensor(0.5, requires_grad=True)
w2_t = torch.tensor(0.8, requires_grad=True)

L_t = (w2_t * torch.relu(w1_t * x) - y) ** 2

## aqui ele computa os gradientes de forma automatica
L_t.backward()

print(f"∂L/∂w1: à mão = {dL_dw1:.4f}   autograd = {w1_t.grad:.4f}")
print(f"∂L/∂w2: à mão = {dL_dw2:.4f}   autograd = {w2_t.grad:.4f}")
∂L/∂w1: à mão = -0.6400   autograd = -0.6400
∂L/∂w2: à mão = -0.4000   autograd = -0.4000

Os dois gradientes são negativos: aumentar \(w_1\) e \(w_2\) diminui a perda (a previsão 0,8 está abaixo do alvo 1,0). Um passo de descida do gradiente com \(\eta = 0{,}1\):

Code
eta = 0.1
with torch.no_grad():                        # a atualização em si não deve ser registrada pelo autograd
    w1_t -= eta * w1_t.grad
    w2_t -= eta * w2_t.grad
    L_novo = (w2_t * torch.relu(w1_t * x) - y) ** 2

print(f"novos pesos: w1 = {w1_t:.3f}, w2 = {w2_t:.3f}")
print(f"perda: {L:.4f} → {L_novo:.4f}")
novos pesos: w1 = 0.564, w2 = 0.840
perda: 0.0400 → 0.0028

Um passo, e a perda caiu de 0,04 para ~0,003. Isso é o aprendizado inteiro: forward, perda, backward, atualização. Agora vamos fazer o mesmo com os 101.770 parâmetros do MLP do MNIST.

Treinando o MLP do MNIST na raça

Primeiro, com apenas um único step, forward, perda e backward(). Cada parâmetro da rede ganha um .grad com exatamente o mesmo formato do parâmetro.

Code
torch.manual_seed(0)
modelo = cria_mlp()
loader = DataLoader(treino,
                    batch_size=64,
                    shuffle=True)

x_lote, y_lote = next(iter(loader))
perda = F.cross_entropy(modelo(x_lote), y_lote)
perda.backward()

print(f"perda do lote: {perda.item():.3f}\n")
for nome, p in modelo.named_parameters():
    print(f"{nome:<10} parâmetro {str(tuple(p.shape)):<12} gradiente {str(tuple(p.grad.shape)):<12} |grad| médio = {p.grad.abs().mean():.2e}")
perda do lote: 2.302

1.weight   parâmetro (128, 784)   gradiente (128, 784)   |grad| médio = 9.83e-04
1.bias     parâmetro (128,)       gradiente (128,)       |grad| médio = 3.34e-03
3.weight   parâmetro (10, 128)    gradiente (10, 128)    |grad| médio = 4.07e-03
3.bias     parâmetro (10,)        gradiente (10,)        |grad| médio = 2.02e-02

Vimos aqui que os passos fundamentais são: - Calcular o forward pass - Computar o loss - Computar a retropropagação - Atualizar os parâmetros dos pesos

Pronto, isso é exatamente 1 step.

Agora vamos de treino completo, sem nenhum otimizador pronto: só a regra \(\theta \leftarrow \theta - \eta\nabla L\) aplicada a cada parâmetro. Usamos mini-lotes (mini-batches) de 64 imagens: em vez de calcular o gradiente com as 60 mil imagens a cada passo (lento), estimamos com 64 imagens sorteadas. Isso é a descida do gradiente estocástica (SGD).

Dois detalhes importantes:

  • a atualização fica dentro de torch.no_grad(), para o autograd não registrar a própria atualização;
  • depois de atualizar, zeramos os gradientes (p.grad.zero_()). Na aula 3 veremos o que acontece se esquecermos.
Code
def acuracia(modelo, dataset, n=10000):
    x, y = next(iter(DataLoader(dataset, batch_size=n)))
    with torch.no_grad():
        return (modelo(x).argmax(dim=1) == y).float().mean().item()

torch.manual_seed(0)
modelo = cria_mlp()
lr = 0.1
steps = 600
print(f"acurácia no teste ANTES de treinar: {acuracia(modelo, teste):.1%}")

historico = []
for passo, (x_lote, y_lote) in enumerate(loader):
    if passo == steps:
        break
    perda = F.cross_entropy(modelo(x_lote), y_lote)   # 1. forward + perda
    perda.backward()                                   # 2. backward: calcula todos os .grad
    with torch.no_grad():
        for p in modelo.parameters():                  # 3. atualização: θ ← θ - η·∇L
            p -= lr * p.grad
            p.grad.zero_()                             # 4. zera os gradientes para o próximo passo
    historico.append(perda.item())

print(f"acurácia no teste DEPOIS de {steps} passos: {acuracia(modelo, teste):.1%}")
acurácia no teste ANTES de treinar: 10.4%
acurácia no teste DEPOIS de 600 passos: 91.6%
Code

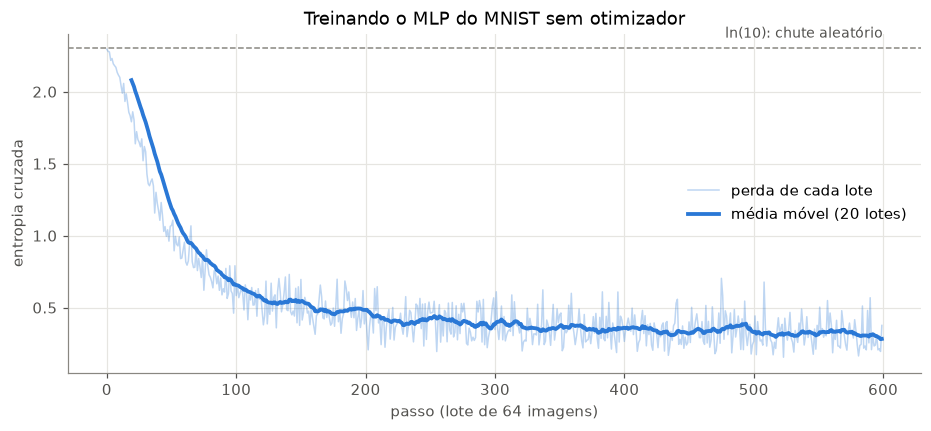

historico = np.array(historico)
media_movel = np.convolve(historico, np.ones(20) / 20, mode="valid")

fig, ax = plt.subplots(figsize=(10, 4))
ax.plot(historico, color=AZUL, alpha=0.3, lw=1, label="perda de cada lote")
ax.plot(np.arange(19, len(historico)), media_movel, color=AZUL, lw=2.5, label="média móvel (20 lotes)")
ax.axhline(np.log(10), color=CINZA, ls="--", lw=1)
ax.text(len(historico), np.log(10) + 0.05, "ln(10): chute aleatório", ha="right", va="bottom", color=TINTA, fontsize=9)
ax.set(xlabel="passo (lote de 64 imagens)", ylabel="entropia cruzada", title="Treinando o MLP do MNIST sem otimizador")
ax.legend(frameon=False)
plt.show()

Code
x_ex, y_ex = next(iter(DataLoader(teste, batch_size=12)))
with torch.no_grad():
    probs_ex = torch.softmax(modelo(x_ex), dim=1)

fig, axes = plt.subplots(2, 6, figsize=(12, 4.5))
for ax, img, y_true, p in zip(axes.flat, x_ex, y_ex, probs_ex):
    pred = p.argmax().item()
    ax.imshow(img[0], cmap="gray_r")
    ax.set_title(f"previsto {pred} ({p[pred]:.0%})", color=VERDE if pred == y_true else LARANJA, fontsize=10)
    ax.axis("off")

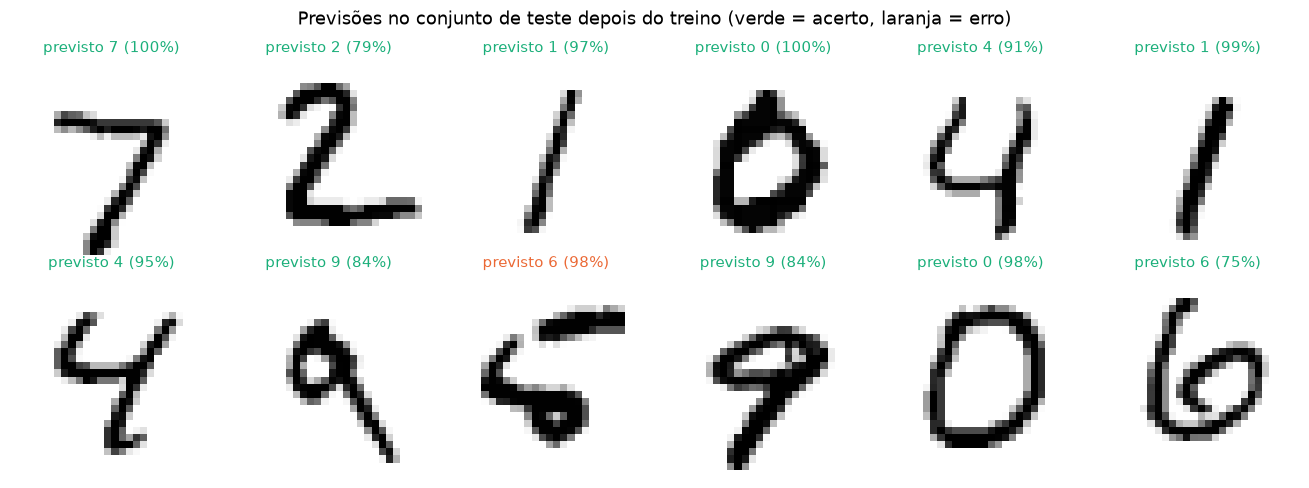

plt.suptitle("Previsões no conjunto de teste depois do treino (verde = acerto, laranja = erro)")
plt.tight_layout()
plt.show()

Em poucos segundos, a rede saiu de ~10% para ~90% de acerto em imagens que nunca viu. Não usamos nada além de: uma perda, backward() para os gradientes e a regra de atualização escrita à mão.

5. Discussão

  • A perda transforma “o quanto a rede erra” em um número: MSE para regressão, entropia cruzada para classificação. A perda inicial de um classificador de 10 classes deve ser ≈ ln(10) ≈ 2,30.
  • A descida do gradiente dá passos contra o gradiente: \(\theta \leftarrow \theta - \eta\nabla L\). A taxa de aprendizado η é o hiperparâmetro mais importante: pequena demais é lenta; grande demais diverge.
  • A retropropagação é a regra da cadeia aplicada da saída para a entrada. O autograd do PyTorch faz isso com loss.backward() e guarda o resultado em .grad.
  • Usar mini-lotes (SGD) torna cada passo barato; a perda de cada lote é ruidosa, mas a tendência cai.

Exercícios

  1. Na seção 3, mude \(w_1\) para \(-0{,}5\). O que acontece com \(\frac{\partial L}{\partial w_1}\)? Por quê? (Dica: ReLU.)
  2. No treino do MNIST, teste eta = 0.01 e eta = 2.0. Desenhe as três curvas de perda juntas.
  3. Comente a linha p.grad.zero_() e treine de novo. O que acontece com a perda? Tente explicar antes da aula 3.
  4. Calcule à mão a entropia cruzada de uma rede que dá 50% para a classe correta. E 99%?
